Në botën e instrumenteve industriale, pak vegla janë aq të kudondodhura dhe kritike sa atomatës presioni. Për më shumë se dy dekada,Makineri ZENka qenë në ballë të projektimit dhe prodhimit të zgjidhjeve precize të matjes së presionit. Një matës presioni i besueshëm nuk është thjesht një aksesor; është një komponent themelor për sigurinë e sistemit, efikasitetin e procesit dhe jetëgjatësinë e pajisjeve. Pavarësisht nëse monitoroni sistemet hidraulike, njësitë HVAC, linjat e përpunimit kimik ose rrjetet e ajrit të kompresuar, zgjedhja e matësit të duhur është thelbësore. Ky udhëzues thellohet në specifikimet teknike, aplikimet dhe konsideratat kryesore që përcaktojnë një matës presioni superior, duke nënvizuar përsosmërinë inxhinierike të integruar në çdo instrument të makinerive ZEN.
Në zemër të tij, një matës presioni përkthen presionin e lëngut ose gazit në një zhvendosje mekanike, e cila më pas shfaqet si lexim në një numërues të kalibruar. Lloji më i zakonshëm është matësi i tubit Bourdon, i njohur për thjeshtësinë, qëndrueshmërinë dhe saktësinë e tij. Kur presioni hyn në tub, bën që tubi i lakuar të drejtohet pak. Kjo lëvizje transmetohet përmes një mekanizmi lidhës dhe ingranazhi (lëvizja) për të rrotulluar një tregues përgjatë shkallës. Matësit e makinerive ZEN përfshijnë materiale të cilësisë së lartë në këto komponentë bazë për të siguruar performancë të qëndrueshme në kushte të vështira, duke minimizuar histerezën dhe konsumimin me kalimin e kohës.
Gama e produkteve tona është projektuar për të përmbushur kërkesa të ndryshme industriale. Më poshtë janë parametrat kritikë që përcaktojnë serinë tonë standarde.
| Lloji i elementit | Materiali | Gama e presionit (tipike) | Media e rekomanduar |
|---|---|---|---|
| Tub Bourdon në formë C | Bronz fosfor, bakër berilium, çelik inox 316 | 0 deri në 1000 bar / 0 deri në 15 000 psi | Lëngjet, gazrat, ajri që nuk bllokojnë |
| Tub Spiral Bourdon | 316 Çelik inox, çeliku i aliazhuar | 0 deri në 1600 bar / 0 deri në 25,000 psi | Gazrat me presion të lartë, lëngjet hidraulike |
| Diafragma | 316L SS, Hastelloy C, Monel, Tantalum | 0 deri në 40 bar / 0 deri në 600 psi (presion i ulët) | Media viskoze, e kontaminuar ose shumë korrozive |
| Kapsulë | Fosfor bronzi, 316L SS | 0 deri në 2,5 bar / 0 deri në 30 psi (presion shumë i ulët) | Gazrat e thata, ajri |
Pyetje: Si mund të zgjedh gamën e duhur të presionit për aplikimin tim?
A:Presioni i funksionimit në mënyrë ideale duhet të bjerë brenda 25% deri në 75% të gamës së shkallës së plotë të matësit. Kjo siguron saktësi optimale dhe redukton stresin në mekanizmin e brendshëm, duke zgjatur jetën e matësit. Për shembull, nëse sistemi juaj funksionon me 150 psi, një matës me një diapazon 0-300 psi është më i përshtatshëm se një matës 0-500 psi. Asnjëherë mos zgjidhni një matës ku presioni normal i funksionimit është në krye të shkallës së tij. Ekspertët e makinerive ZEN mund të ndihmojnë në përcaktimin e gamës së përsosur për procesin tuaj.
Pyetje: Cili është ndryshimi midis matësve të mbushur me glicerinë dhe të thatë (jo të mbushur)?
A:Matësit e mbushur me glicerinë (zakonisht 99.7% glicerinë e pastër) përmbajnë një lëng viskoz që rrethon lëvizjen. Ky lëng zbut dridhjen dhe pulsimin, duke mbrojtur trenin e marsheve nga konsumimi dhe duke parandaluar fluksin e treguesit, gjë që çon në lexim më të lehtë dhe jetë më të gjatë shërbimi në mjedise dinamike. Matësit e thatë janë të përshtatshëm për sisteme presioni të qëndrueshme dhe jo pulsuese. ZEN Machinery ofron të dy llojet, me matësit tanë të mbushur që paraqesin një dhomë të mbyllur të lëngshme dhe një diafragmë fleksibël për të akomoduar zgjerimin termik.
Pyetje: Procesi im përfshin media agresive si klori, acidet ose uji i kripur. Çfarë matës duhet të përdor?
A:Për mediat gërryese, zgjedhja e materialit të pjesëve të lagura është kritike. Një tub standard Bourdon çeliku inox mund të mos mjaftojë. ZEN Machinery rekomandon matës me vula diafragme (të quajtura edhe vula kimike ose izolues). Diafragma, e bërë nga materiale si Hastelloy, Tantalum, ose SS e veshur me PTFE, izolon median gërryese nga tubi Bourdon i matësit, i cili më pas mund të mbushet me një lëng sistemi të pajtueshëm si vaji silikoni. Ky konfigurim siguron matje të sakta ndërsa siguron mbrojtje maksimale për matësin.
Pyetje: Çfarë do të thotë "klasa e saktësisë" dhe cila më duhet?
A:Klasa e saktësisë (p.sh., 1.0, 1.6, 2.5) përcakton gabimin maksimal të lejueshëm si përqindje të diapazonit të shkallës së plotë. Një matës i klasës 1.6 me një gamë 0-100 bar ka një gabim maksimal prej ±1.6 bar në të gjithë shkallën. Saktësia më e lartë (numri më i ulët) kërkohet për kontrollin kritik, testimin ose aplikimet e matjes së energjisë. Për monitorimin e përgjithshëm industrial, Klasa 1.6 është një standard i fortë. ZEN Machinery ofron matës nga klasa ekonomike 2.5 deri në klasin e saktësisë 0.5 për përdorim laboratorik.
Pyetje: Sa shpesh duhet të kalibrohet ose zëvendësohet një matës presioni?
A:Frekuenca e kalibrimit varet nga kritika e aplikacionit, kushtet e funksionimit (dridhjet, ciklet e temperaturës, pulsimi) dhe saktësia e kërkuar. Një udhëzues i përgjithshëm është kalibrimi vjetor për shumicën e përdorimeve industriale. Megjithatë, matësit në shërbime të rënda ose aplikime kritike për sigurinë mund të kenë nevojë për kontrolle gjysmë-vjeçare ose tremujore. Shenjat e nevojës për zëvendësim përfshijnë ngjitjen e treguesit, lëvizjen e çrregullt, moskthimin në zero, dëmtimin fizik ose tejkalimin e tolerancës së kalibrimit. Matësit e makinerive ZEN janë ndërtuar për jetëgjatësi, por mirëmbajtja proaktive është çelësi për matje të besueshme.
Pyetje: A mund të instalohet një matës presioni në çdo orientim?
A:Ndërsa shumë matës për qëllime të përgjithshme mund të montohen në pozicione të ndryshme, praktika më e mirë rekomandon montimin me kthesën vertikale dhe lehtësisht të lexueshme. Për matësat e mbushur me lëng, ato duhet të montohen drejt për të parandaluar formimin e flluskave të ajrit në zonën e shikimit. Disa matës të specializuar mund të kenë kufizime orientimi të specifikuara nga prodhuesi. Gjithmonë konsideroni vendndodhjen për lexueshmërinë, mbrojtjen nga dëmtimet mjedisore dhe lehtësinë e shërbimit. ZEN Machinery ofron aksesorë montimi si snubbers (pastrues pulsi) dhe tuba sifon (për aplikime me avull) për të siguruar instalimin e duhur.
Përtej modeleve standarde, ZEN Machinery zhvillon matës të specializuar për aplikime të veçanta. JonëMatës diferencial të presionitmatni diferencën midis dy pikave të presionit, thelbësore për monitorimin e filtrit dhe matjen e rrjedhës.Matës dixhital të presionitofrojnë ekrane LCD me rezolucion të lartë, dalje të programueshme (4-20 mA, reletë) dhe aftësi për regjistrimin e të dhënave. Për ambiente ekstreme, tonaMatës çeliku inox të gjitha të salduara, të mbyllura hermetikishtofrojnë rezistencë maksimale ndaj hyrjes së pluhurit dhe lagështisë (vlerësimet IP66/67). Çdo produkt është një dëshmi e përkushtimit tonë ndaj inovacionit dhe plotësimit të nevojave të sakta të klientelës sonë globale.

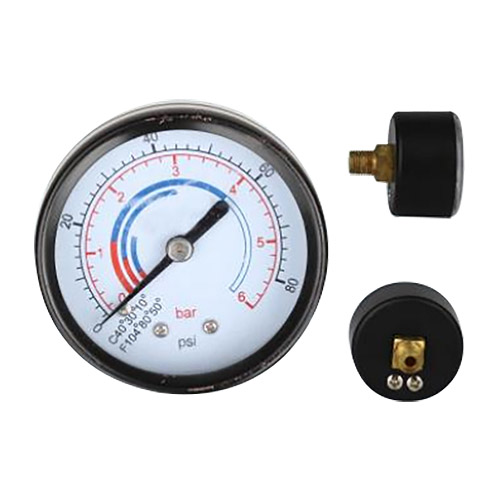

Matësi i presionit PG - 1 i fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve.

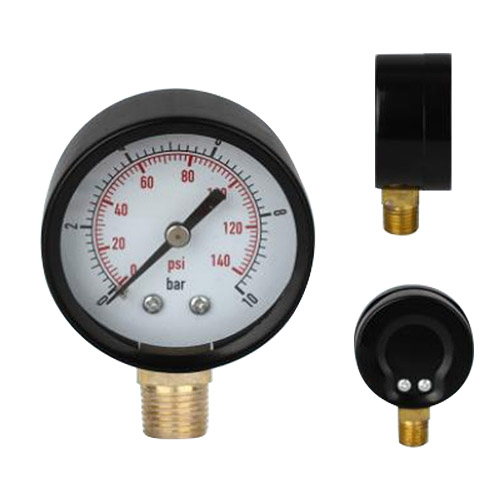

Matësi i presionit PG - 2 - 50 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve.

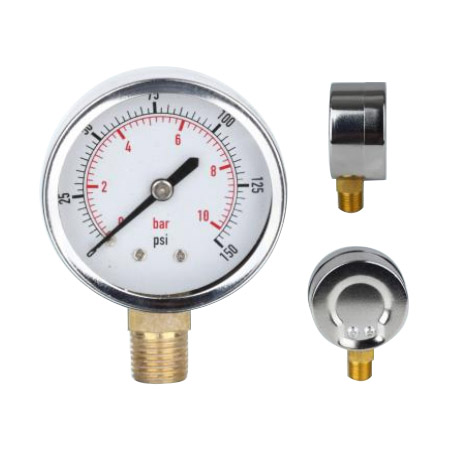

Matësi i presionit PG-2 - 63 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve.

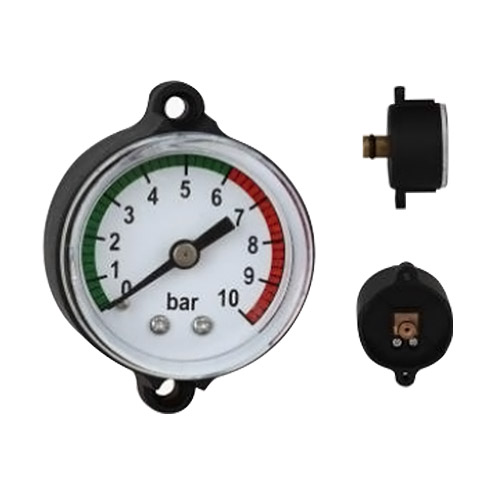

Matësi i presionit PG 3 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve. Si prodhues profesionist, SPX dëshiron t'ju ofrojë rele termike me cilësi të lartë, i cili është një komponent elektrik që përdoret për mbrojtjen e motorit nga mbingarkesa. Mund të ndërpresë automatikisht furnizimin me energji elektrike kur një motor është i mbingarkuar, duke parandaluar kështu dëmtimin e motorit për shkak të mbingarkesës së zgjatur.

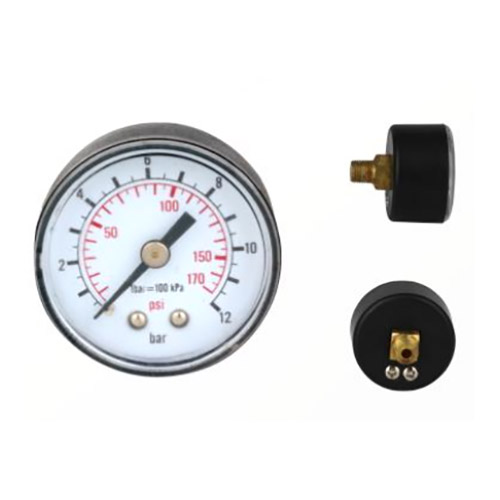

Matësi i presionit PG 4 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve. Parimi i Punës Parimi i punës së një stafete termike është se rryma që rrjedh në elementin termik gjeneron nxehtësi, duke shkaktuar deformimin e shiritit bimetalik. Kur deformimi arrin një distancë të caktuar, ai shtyn shufrën lidhëse të veprojë, duke shkëputur qarkun e kontrollit dhe duke arritur kështu mbrojtjen e motorit nga mbingarkesa.

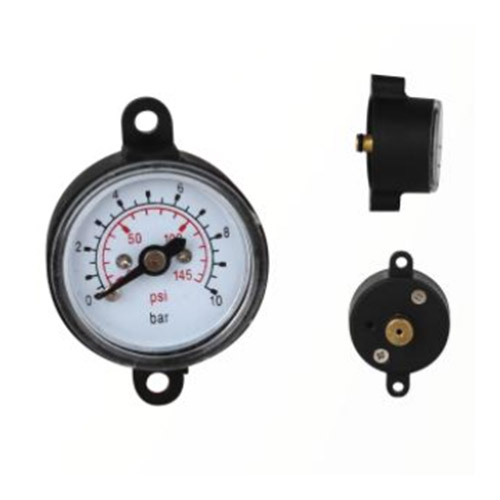

Matësi i presionit PG 5 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve.

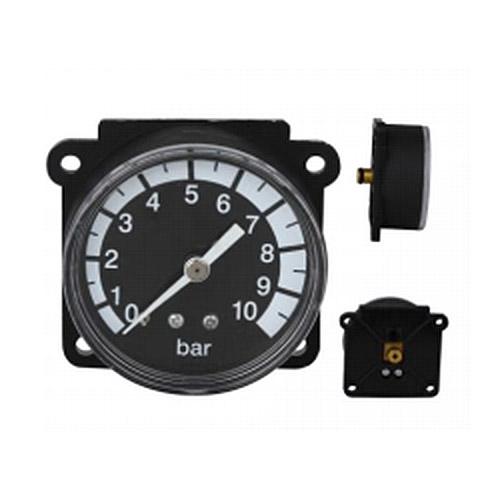

Matësi i presionit PG 6 i cilësisë së lartë të fabrikës ZEN Machinery është i përshtatshëm për industrinë inxhinierike dhe fabrika, si dhe për sektorin e shërbimeve në ndërtim. Është gjithashtu i përshtatshëm për aplikime të lehta industriale që kërkojnë amortizimin. Përveç kësaj, ky lloj është i përshtatshëm vetëm për gazra dhe lëngje që nuk kanë një efekt agresiv në sistemin matës prej bronzi. Manometrat e Serisë PG kanë një dizajn të arsyeshëm dhe një proces prodhimi të besueshëm, kështu që ata kanë rritur rezistencën ndaj dridhjeve.
