Zona e veprimitKonsumi maksimal: 31 m³ / orë
Presioni maksimal: 120 m

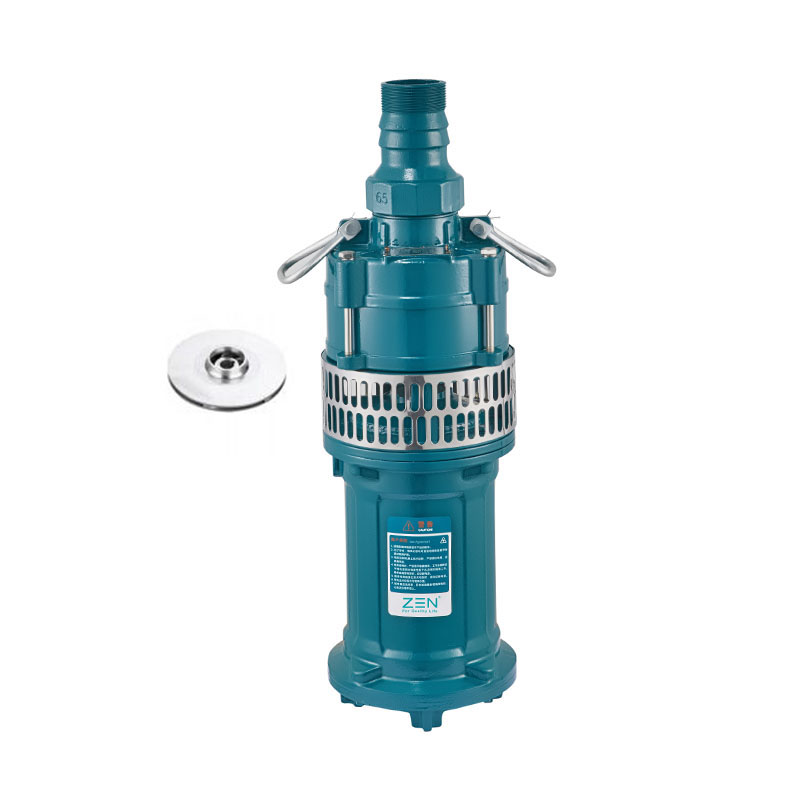

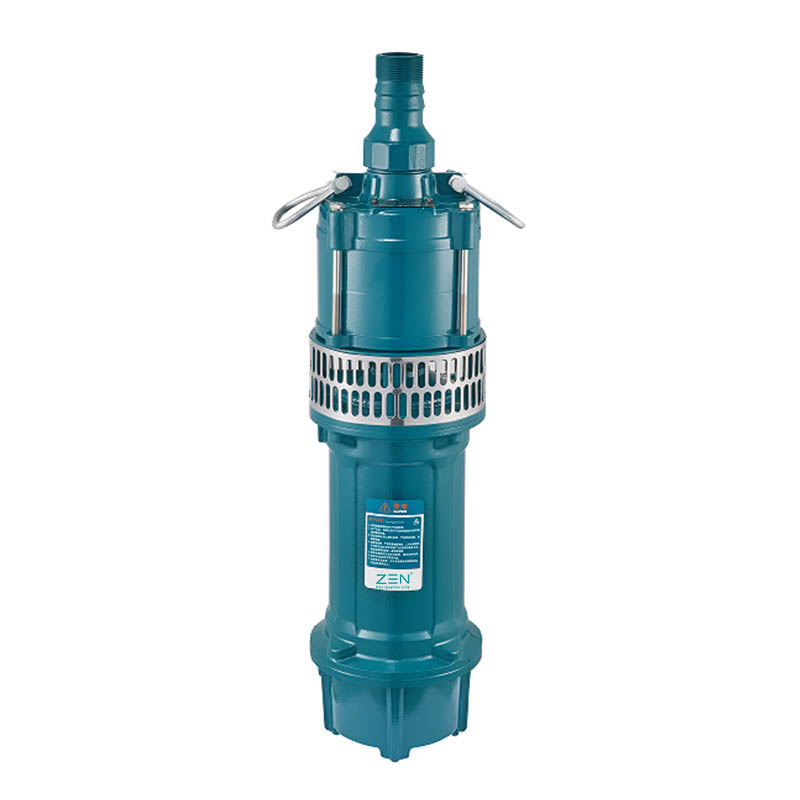

Pompa zhytëse Qd e bërë prej gize me mure të trasha, e cila siguron forcë të jashtëzakonshme, rezistencë ndaj gërryerjes dhe qëndrueshmëri, janë të përshtatshme për kullimin e ujit të pastër ose pak të kontaminuar.
Ato dallohen nga forca dhe besueshmëria e tyre në kushtet e funksionimit automatik në instalimet e palëvizshme. Si pajisje elektrike portative kullimi dhe vaditjeje, pompa zhytëse QD me konsum më të ulët uji janë gjerësisht të përshtatshme për kutitë e ujit, tokat bujqësore, ndërmarrjet industriale dhe minerare, kantieret e ndërtimit, anijet dhe familjet dhe karakterizohen nga një vëllim më i ulët, peshë e lehtë dhe lehtësi operimi, etj.
Temperatura maksimale e lëngut + 40 ° C
PH 6,5 - 8,5 vlera
Përmbajtja maksimale e rërës është 0.1%. Një trup i ngurtë i pezulluar kalon 0,2 mm
Shkalla e fuqisë 50 Hz. Një tension nominal njëfazor është 220 Shkolla e Lartë, një tension nominal trefazor - 380 shkolla të larta, një gamë nga 10% në 10%.
Thellësia e zhytjes nga 0,5 në 5 m
Pompat me presion të lartë Q (D) kanë një strukturë shumëfazëshe dhe përdoren gjerësisht në fusha të tilla si ujitja bujqësore, vaditja, ujitja në kopsht, furnizimi me ujë i puseve, furnizimi me ujë i rezervuarëve, akuakultura etj.
Pompë pompimi centrifugale me shumë faza
Dizajni është kompakt, zë një zonë të vogël, përdorimi i celularit është i përshtatshëm
Kushineta e topit të kontaktit në kënd, një rritje në jetëgjatësinë e shërbimit
Tensione ose frekuenca të tjera 60 Hz

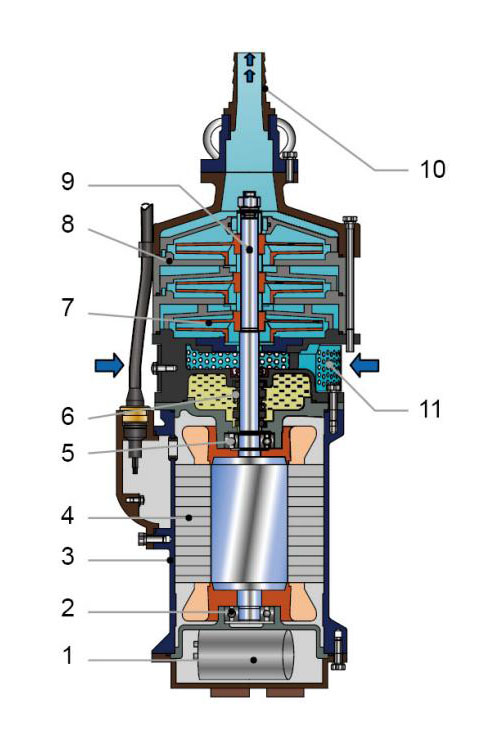

| Fuqia (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Kondensator (ICF) (Vetëm për një version njëfazor) |
25 uF 450 V AC |
25 uF 450 V AC |
35 uF 450 V AC |
50 uF 450 V AC |
60 uF 450 V AC |
一 | 一 | 一 |
| 2 | Kushineta e poshtme | 6203-2Rz | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 7307ac | 7307ac |
| 3 | Hull | HT200 | |||||||
| 4 | Motorri | Motori i thatë | |||||||
| 5 | Kushineta e sipërme | 6203-2Rz | 6203-2Rz | 6203-2Rz | 6204-2Rz | 6204-2Rz | 6204-2Rz | 6307-2rz | 6307-2rz |
| 6 | Vula mekanike | 208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-30/51 W:S/W:S (F) |
208-30/51 W:S/W:S (F) |
| B - qeramike a - grafit S - karabit silikoni | |||||||||
| 7 | Rrota e punës | ZL102/HT200 | |||||||
| 8 | Trupi i pompës | HT200 | |||||||
| 9 | Boshti i motorit | Çeliku 45#+Aisi304 (me tip P)/çeliku 45# | |||||||
| 10 | Dilni | HT200 | |||||||
| 11 | Ekrani i instaluesit |
AISI430, AISI304 (me tip P) | Q235a | ||||||

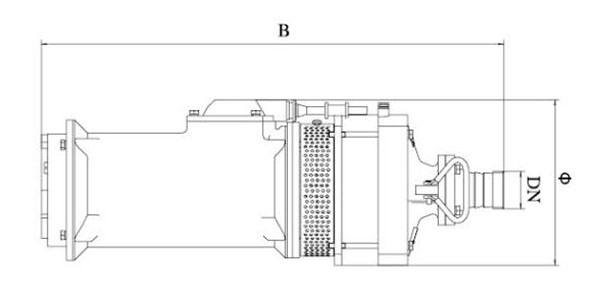

| Model |
Dim. (mm) | N.W. (kg) |
|||
| Njëfazore |
Trefazore |
Φ | B | DN | |
| QD3-30 / 9-0,75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1,5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| Qd10-30 / 3-1,5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5j | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1,8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2j | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0,75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0,75p | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1,5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1,5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1,5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8j | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2j | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7,5l1 | 230 | 825 | 51 | 95 |
| Model |
Fuqia |
Nominale Aktuale (A) |
MAX. RRJEDHJA (m³/h) |
Maks (m) |
Gama kokat (m) |
Linja kabllore (m) |
Dim.mm (L×W×H) |
G.W. (kg) |
20' - ngarkim Cole-in (Shën.) |
||
| Njëfazore |
Trefazore | KW | HP | ||||||||
| QD3-30 / 9-0,75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3*0,75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20-35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1P | 14 | 37 | 20-35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0~62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1,5J | 15 | 40 | 20-37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0~29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20-36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| Qd10-30 / 3-1,5p | 20 | 38 | 20-36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5j | 23 | 28 | 0~29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1,8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50~85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10-40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2j | 2.2 | 3 | 13.8 | 8 | 104 | 55~104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0,75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0,75p | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4*0,75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20-35 | 4*0,75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1P | 14 | 37 | 20-35 | 4*0,75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0~62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1,5J | 15 | 40 | 20-37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0~30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20-36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | Qd10-30 / 3-1,5p | 20 | 38 | 20-36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5j | 23 | 28 | 0~28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1,8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50~88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10-40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1,8p | 21 | 43 | 10-40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2j | 2.2 | 3 | 5.1 | 8 | 104 | 55~104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60-120 | 3*1.5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52~85 | 3*1.5+1*1☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66~108 | 3*2.5+1*1.5-30 | 1190x295x320 | 105 | 196 |
Pompat centrifugale nuk rekomandohen të përdoren nën kufirin e ngritjes.
