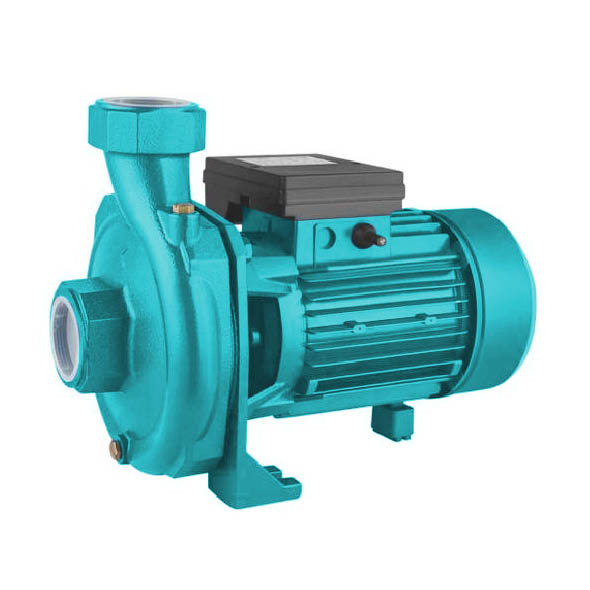

Si prodhuesi dhe furnizuesi kryesor i pompave në Kinë, marka ZEN ka pajisje të përparuara të prodhimit dhe përvojë të gjerë për të ofruar produkte me cilësi të lartë të personalizuara të pompës centrifugale SCM.
AplikimiPërdoret për pastrimin e ujit dhe lëngjeve që nuk janë kimikisht agresive ndaj materialeve për prodhimin e pompave.
Për shkak të besueshmërisë dhe lehtësisë së përdorimit, këto pompa përdoren gjerësisht në aplikime shtëpiake dhe civile si shpërndarja e ujit në kombinim me pajisjet me presion të vogël dhe të mesëm, transporti i lëngjeve dhe ujitja e kopshteve dhe zonave të shpërndarjes.
Pompat duhet të instalohen në një mjedis të mbyllur ose të paktën të mbrojtur nga moti i keq.
• Maksimumi. Presioni i funksionimit 3.5 bar
• Temperatura e lëngut deri në 60°C
• Temperatura e ambientit deri në 40°C
• Ngritja totale e inhalimit deri në 8 m
• Funksionim i vazhdueshëm
• Strehimi i pompës: gize
• Kllapa e pompës: gize
• Strehimi i motorit: alumini
• Shtytës: bronzi
• Boshti i motorit: çeliku i karbonit, AISIS304 SS nëse kërkohet
• Grumbullim mekanik: karbon/qeramik
• Motori bipolar me induksion (n = 2850 rpm)
• Klasa e izolimit B
• Mbrojtje IP44
• Shërbimi i vazhdueshëm Sl
• Mbrojtës termik njëfazor
• Njëfazore 220 V / 50 Hz, 60 Hz (nëse është e nevojshme)
• Trefazor 380V / 50Hz, 60Hz (nëse është e nevojshme)
| Model | Fuqia hyrëse | Q(m³/orë) | 0 | 3.6 | 7.2 | 10.8 | 14.4 | 18 | 21.6 | 23.4 | 25.2 | 27 | ||||
| KW | HP | Q(L/min) | 0 | 60 | 120 | 180 | 240 | 300 | 360 | 390 | 420 | 450 | ||||
| SCM60 | 1.1 | 1.5 | H(m) | 25 | 25 | 23 | 21 | 19 | 16 | 13 | 11 | |||||
| SCM70 | 1.5 | 2.0 | 30 | 29 | 28 | 25 | 23 | 20 | 16 | 13 | ||||||
| SCM80 | 2.2 | 3.0 | 34 | 33 | 32 | 30 | 27 | 24 | 22 | 19 | 16 | 12 | ||||

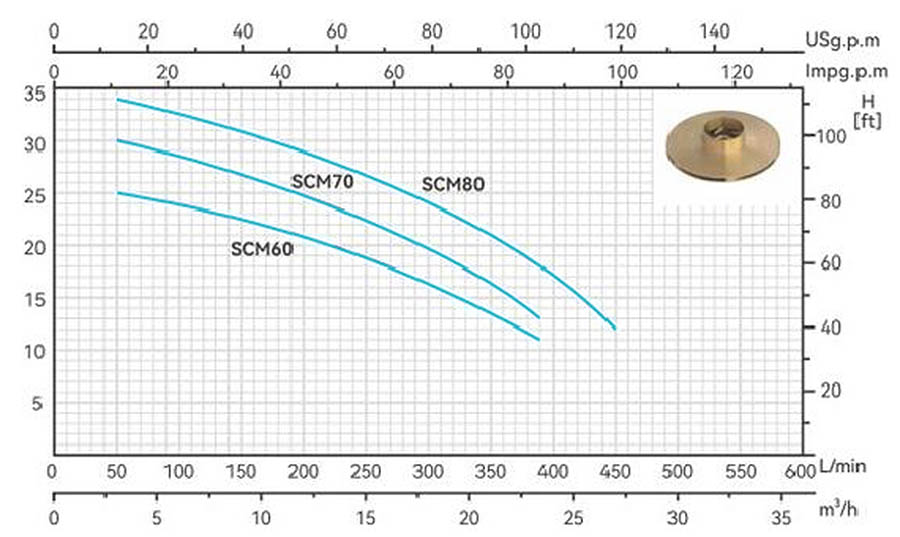

Grafiku i performancës n = 2850 RPM
| Model | Hyni në dalje | N.W | L×W×H | ||
| (Inç) | (Kg) | (mm) | |||
| SCM60 | 2"×2" | 21.2 | 403×245×310 | ||
| SCM70 | 2"×2" | 23.6 | 403×245×310 | ||
| SCM80 | 2"×2 | 29.8 | 500×250×295 | ||

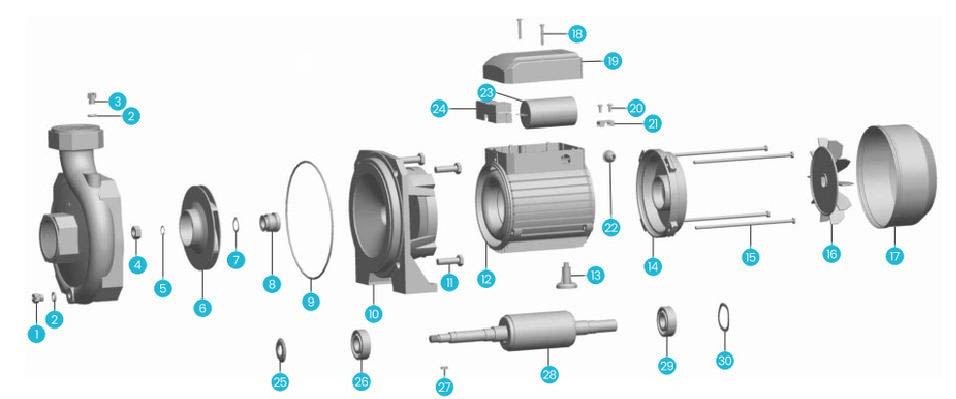

| Numrat | Shënime | Numrat | Shënime | Numrat | Shënime | ||||||
| 1 | Spina e shkarkimit | 11 | Shul | 21 | Presioni kabllor | ||||||
| 2 | Unaza "O". | 12 | Strehimi me stator plage | 22 | Në Fairlea | ||||||
| 3 | Spina po ngarkohet | 13 | Stacioni | 23 | Kondensator | ||||||
| 4 | Arra | 14 | Kapela e pilotit | 24 | panel shtrëngues | ||||||
| 5 | Rondele pranverore | 15 | Shtytje horizontale | 25 | Mbrojtja nga rënia | ||||||
| 6 | Rrota | 16 | Tifoz | 26 | Marrëdhënia | ||||||
| 7 | Unazë kapëse | 17 | Mbulesa e ventilatorit | 27 | Çelësi. | ||||||
| 8 | Vula mekanike | 18 | Shul | 28 | Rotor | ||||||
| 9 | Unaza "O". | 19 | Mbulesa e kapëses | 29 | Marrëdhënia | ||||||
| 10 | Kllapa e pompës | 20 | Vidhos | 30 | Unaza e hapur | ||||||
