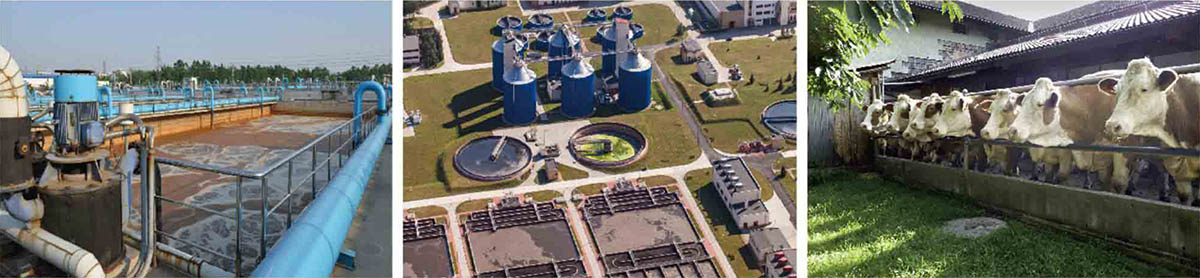

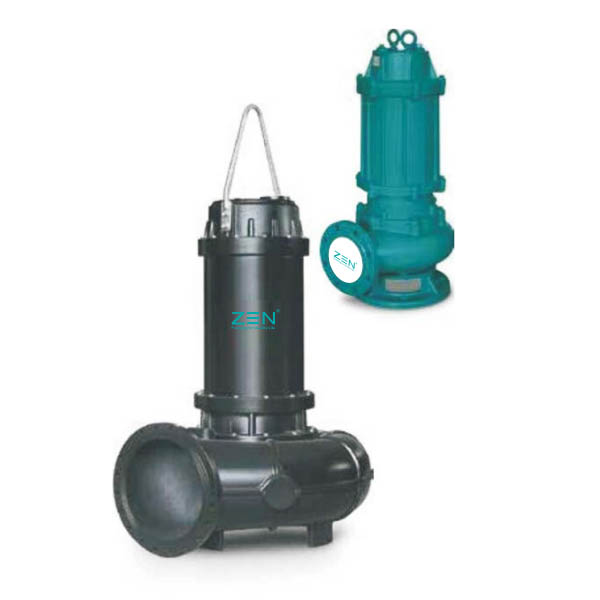

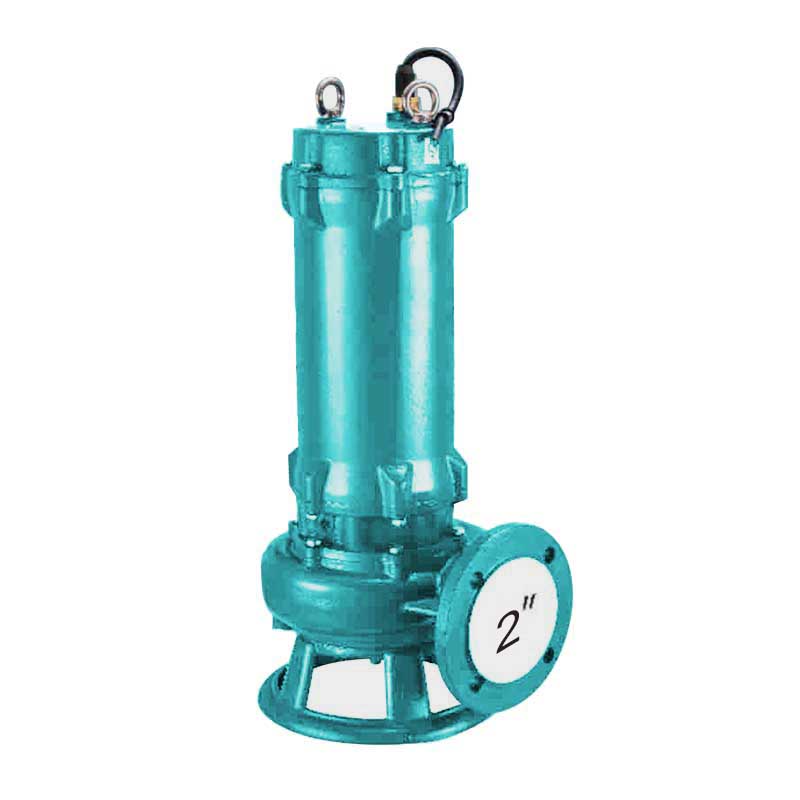

WQD - Pompat e ujërave të zeza prej gize WQD - C 2P Makine bluarëse janë pompa bazë të ujërave të zeza zhytëse me shtytës vorbull. Ekziston një gamë e gjerë modelesh të disponueshme, të cilat mund të instalohen lehtësisht së bashku me sistemet e bashkimit të hekurudhave ose të përdoren në mënyrë të pavarur me lidhje fleksibël me zorrë ose me fllanxha. Duke pasur besueshmëri dhe qëndrueshmëri të shkëlqyer, pompa duhet të zhytet plotësisht në ujë gjatë funksionimit. Mund të funksionojë vazhdimisht për periudha të gjata. Kështu, ato kontribuojnë në funksionimin e qëndrueshëm të pajisjeve në stacionet e pompimit dhe impiantet e trajtimit të ujërave të zeza, dhe gjithashtu ndihmojnë në uljen e konsiderueshme të kostove të mirëmbajtjes. Këto pompa përdoren në mënyrë aktive në shumë impiante të trajtimit të ujërave të zeza, stacione pompimi, objekte të kontrollit të përmbytjeve dhe parqe ujore. Shkurtimisht, seria WQ pasqyron përvojën dhe ekspertizën tonë shumëvjeçare, dhe për këtë arsye mund të aplikohet në fusha dhe aplikacione të ndryshme.
|

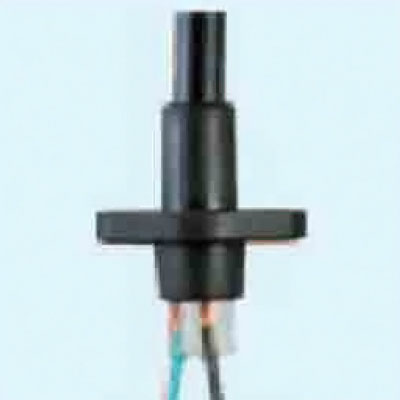

Baza e kabllove me rrëshirë epokside Bërthama e kabllit me rrëshirë epokside mund të parandalojë hyrjen e lagështirës në motor përmes bërthamës. |
|

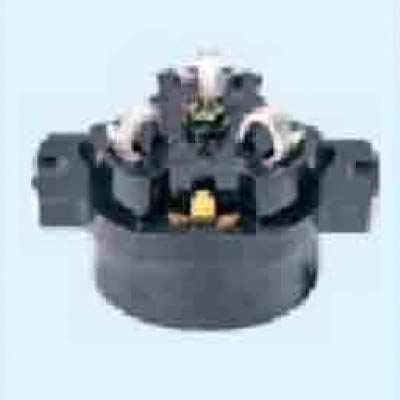

Mbrojtje automatike e motorit të prerjes Fikja automatike e mbrojtjes termike Nëse motori funksionon me fuqi jonormale dhe të tepruar, ndërprerësi do të aktivizohet dhe do të ndërpresë automatikisht energjinë. |
|
Gize e bukur precize Përdorimi i 3 kushinetave të rënda nga 3 kw. |
|

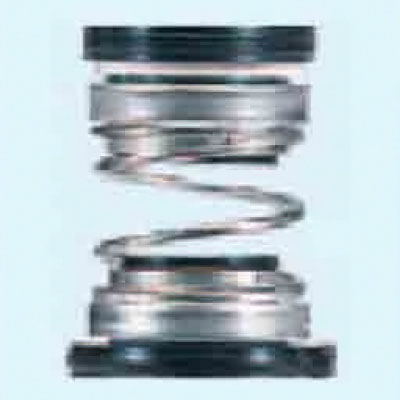

Vula mekanike Grumbullimi i dyfishtë mekanik përbëhet nga dy karbide silikoni për të siguruar efektin optimal të mbylljes. |

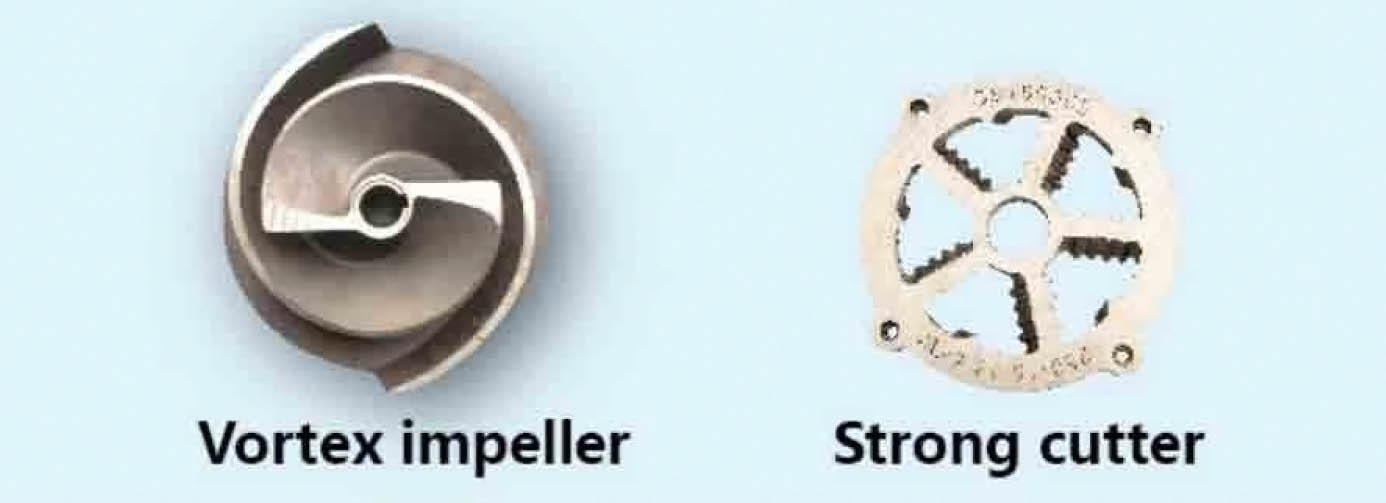

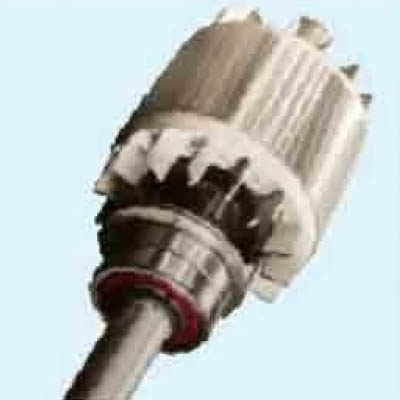

shtytës i makinës prerëse me unazë prerëse
1. Shtytës strukturorë jobllokues me të drejta projektimi.
2 Materialet për shtytësin dhe unazën e thikës: çelik inox 420 me krom të lartë, fortësi HRC 49 - 52, ka rezistencë të mirë ndaj konsumit.
Pompat konvencionale të ujërave të zeza kërkojnë fuqi të lartë kur përdorin pika të mëdha rrjedhjeje. Motori nxehet dhe digjet.
Pompa Z三N WQ (D) - C mund të përdorë rrjedhën në çdo pikë. Fuqia është pothuajse e njëjtë. Temperatura e motorit është pothuajse e njëjtë.
|
|
Projektet |
Përshkrimi |
|
Kufizimet në përdorim |
Temperatura e lëngshme |
0~40℃ (32~104°F) |
|
Aplikimi |
Ujërat e zeza nga ambientet e banimit. |
|
|
Lloji |
Frekuenca |
50 Hz |
|
Motorri |
Aviacion i thatë 2P (2900 Rpm) në formë H |
|
|
Izolimi |
Ben B (Kategoria F në opsion) |
|
|
Mbrojtja |
IP68 |
|
|
Mbrojtësi |
Ndërprerësi i mbrojtjes termike njëfazor (zero trefazor) |
|
|
Marrëdhënia |
Sferë |
|
|
M. Zel |
vula të dyfishta M. |
|
|
Rrota |
Vortex |

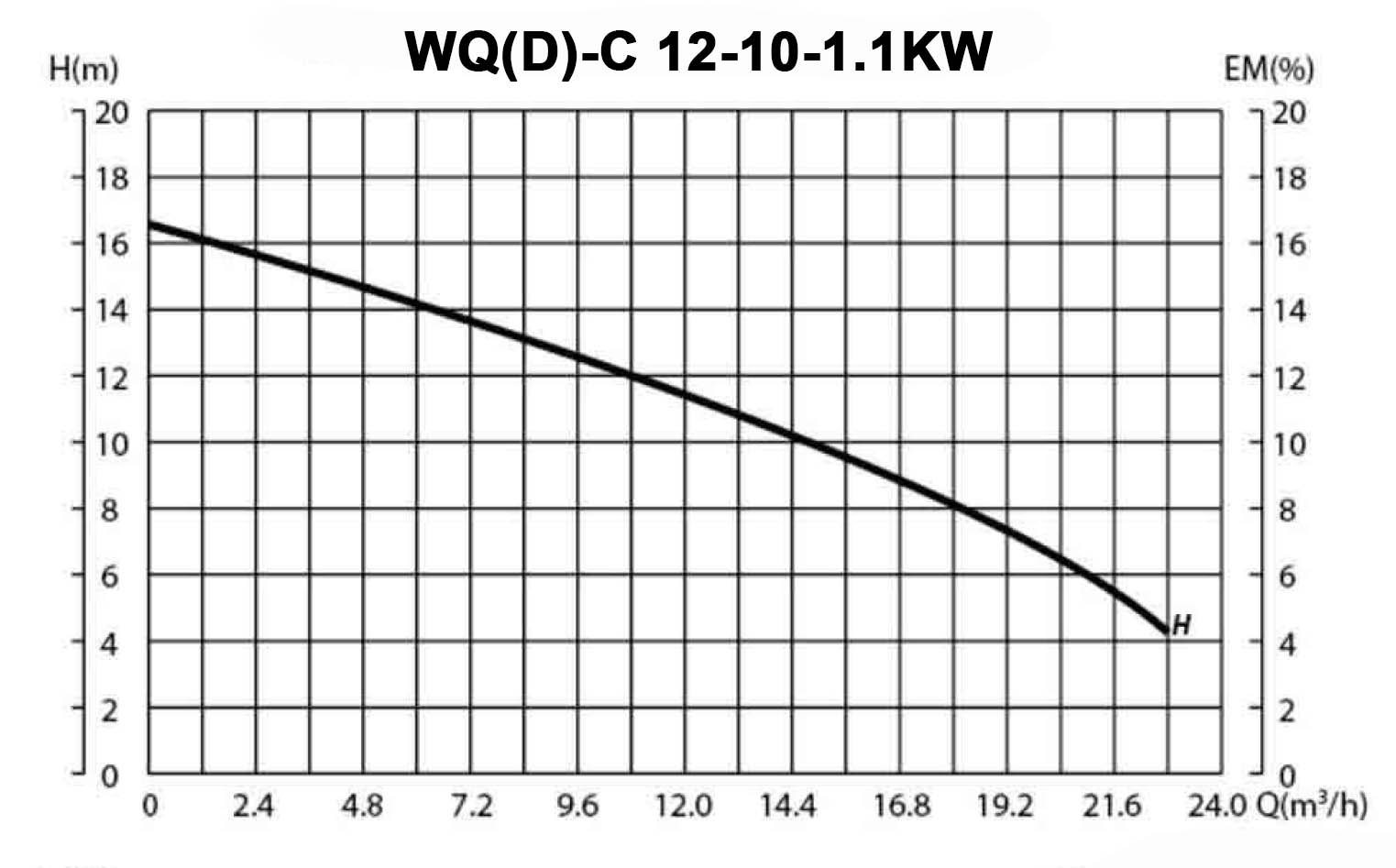

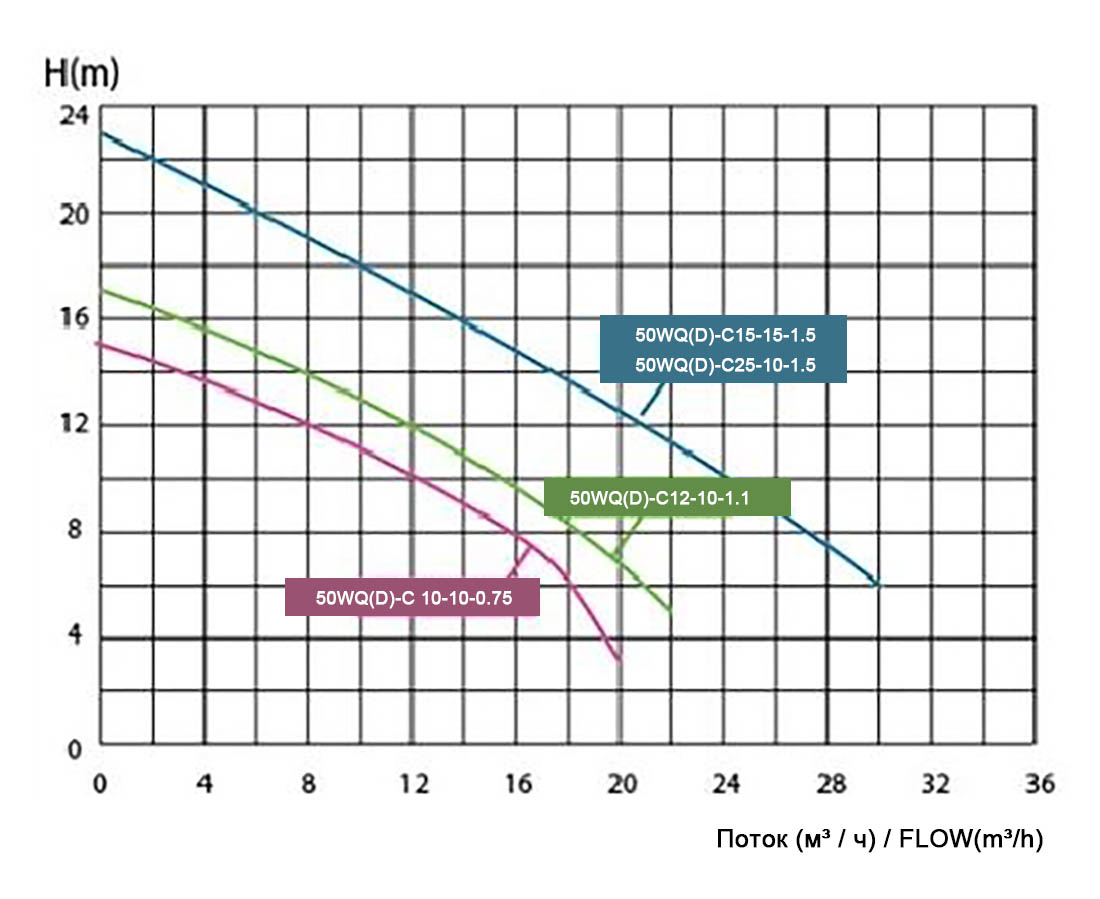

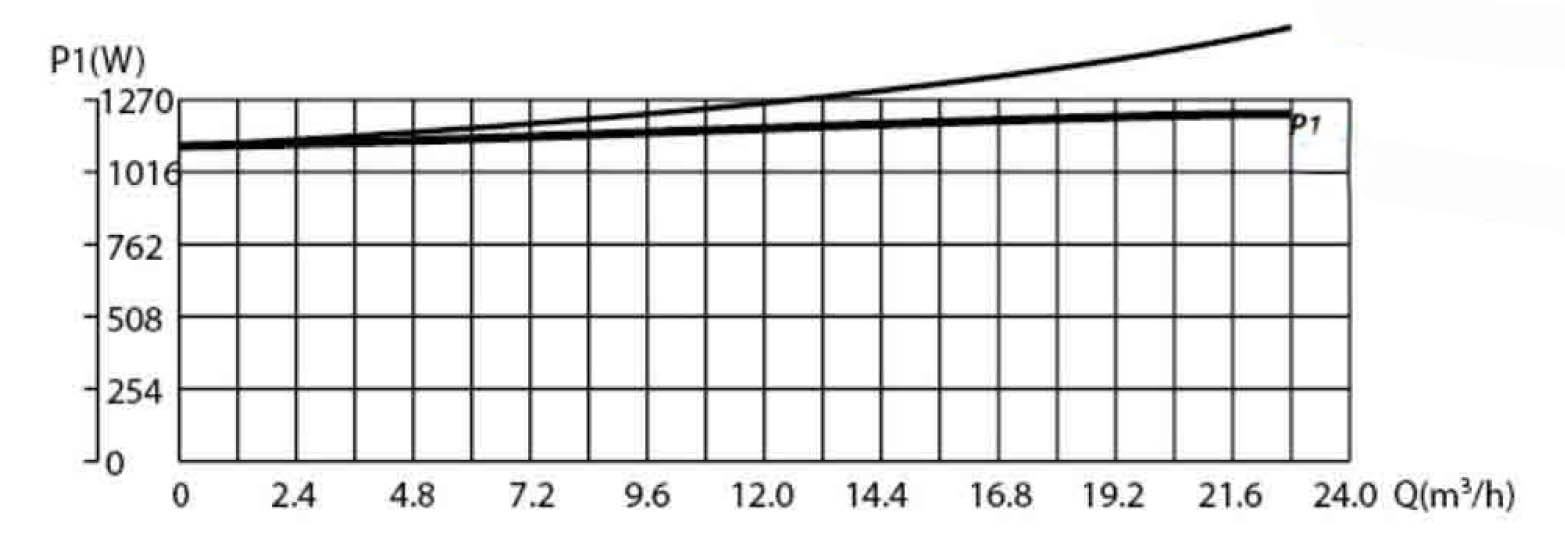

Kurba e performancës (O.75kW - 1.5kW)
Tabela e karakteristikave (O.75kW - 1.5kW)
|
Model |
aviacioni i drejtuar në formë H P2 (kw) |
Q(m³/orë) |
0 |
4 |
8 |
12 |
16 |
20 |
22 |
28 |
30 |
|
|
Kw |
Hp |
Q(L/min) |
0 |
67 |
133 |
200 |
267 |
333 |
367 |
467 |
500 |
|
|
50WQ(D)-C10-10-0,75 |
0.8 |
1 |
H(m) |
15 |
14 |
12 |
10 |
8 |
3 |
|
|
|
|
50WQ(D)-C12-10-1.1 |
1.1 |
1.5 |
17 |
15 |
14 |
12 |
10 |
6.5 |
5 |
|
|
|
|
50WQ(D)-C15-15-1.5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|
|
65WQ(D)-C25-10-1.5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|

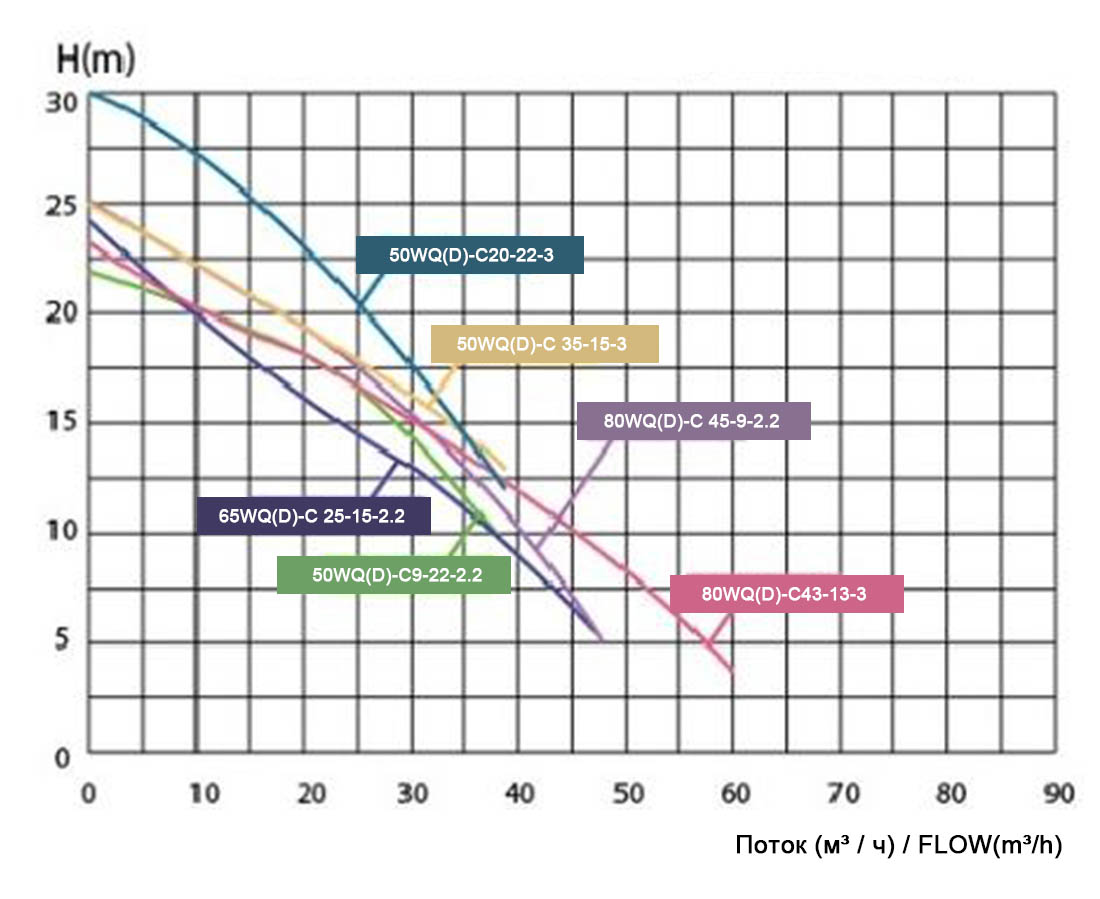

Kurba e performancës (2,2kW - 3kW)
|
Model |
aviacioni i drejtuar në formë H P2 (kw) |
Q(m³/orë) |
0 |
0 |
20 |
30 |
38 |
47 |
60 |
70 |
80 |
90 |
|
|
Kw |
Hp |
Q(L/min) |
0 |
67 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1333 |
1500 |
|
|
50WQ(D)-C9-22-2.2 |
2.2 |
3 |
H(m) |
22 |
20 |
18 |
14 |
10 |
|
|
|
|
|
|
65WQ(D)-C25-15-22 |
2.2 |
3 |
24 |
20 |
16 |
13 |
10 |
5.5 |
|
|
|
|
|
|
80WQ(D)-C45-9-2.2 |
2.2 |
3 |
25 |
22 |
19 |
15 |
11 |
|
|
|
|
|
|
|
50WQ(D)-C20-22-3 |
3 |
4 |
32 |
27 |
23 |
17 |
13 |
|
|
|
|
|
|
|
50WQ(D)-C35-15-3 |
3 |
4 |
25 |
22 |
19 |
16 |
13 |
|
|
|
|
|
|
|
80WQ(D)-C43-13-3 |
3 |
4 |
23 |
20 |
18 |
15 |
13 |
9 |
3.5 |
|
|
|
|

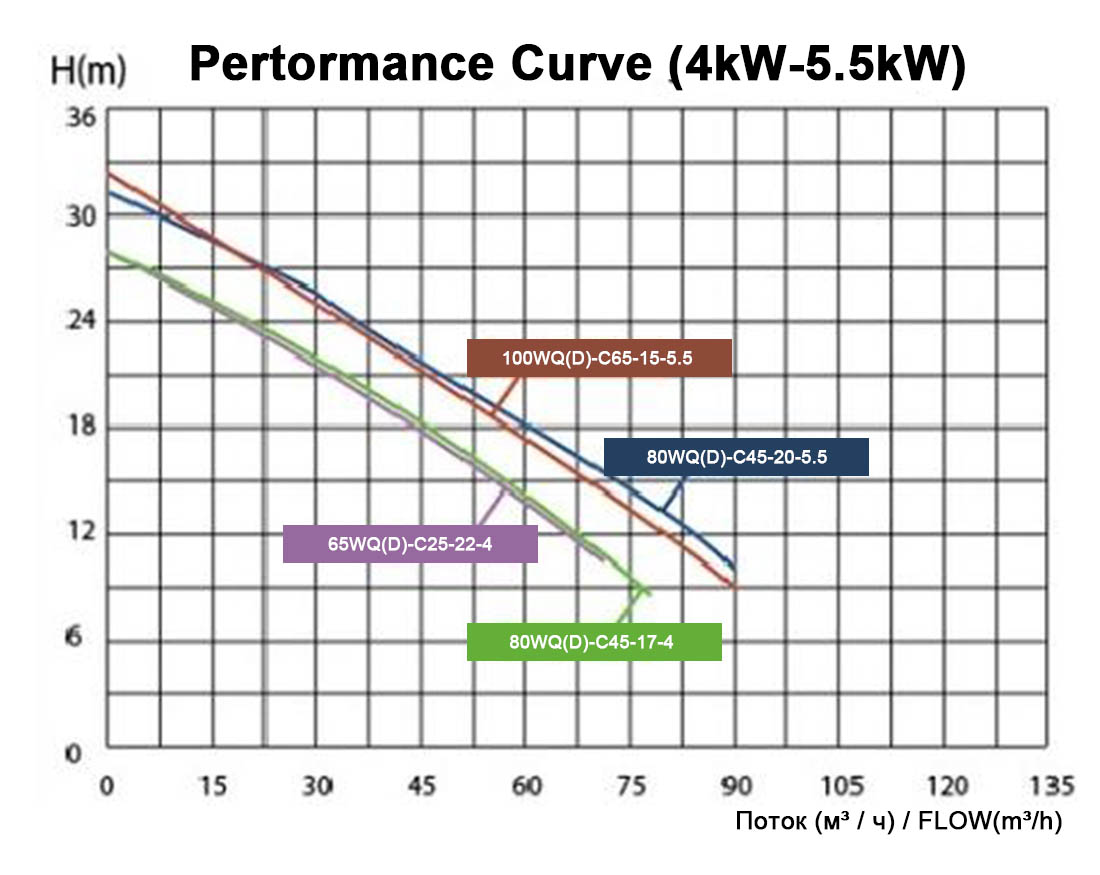

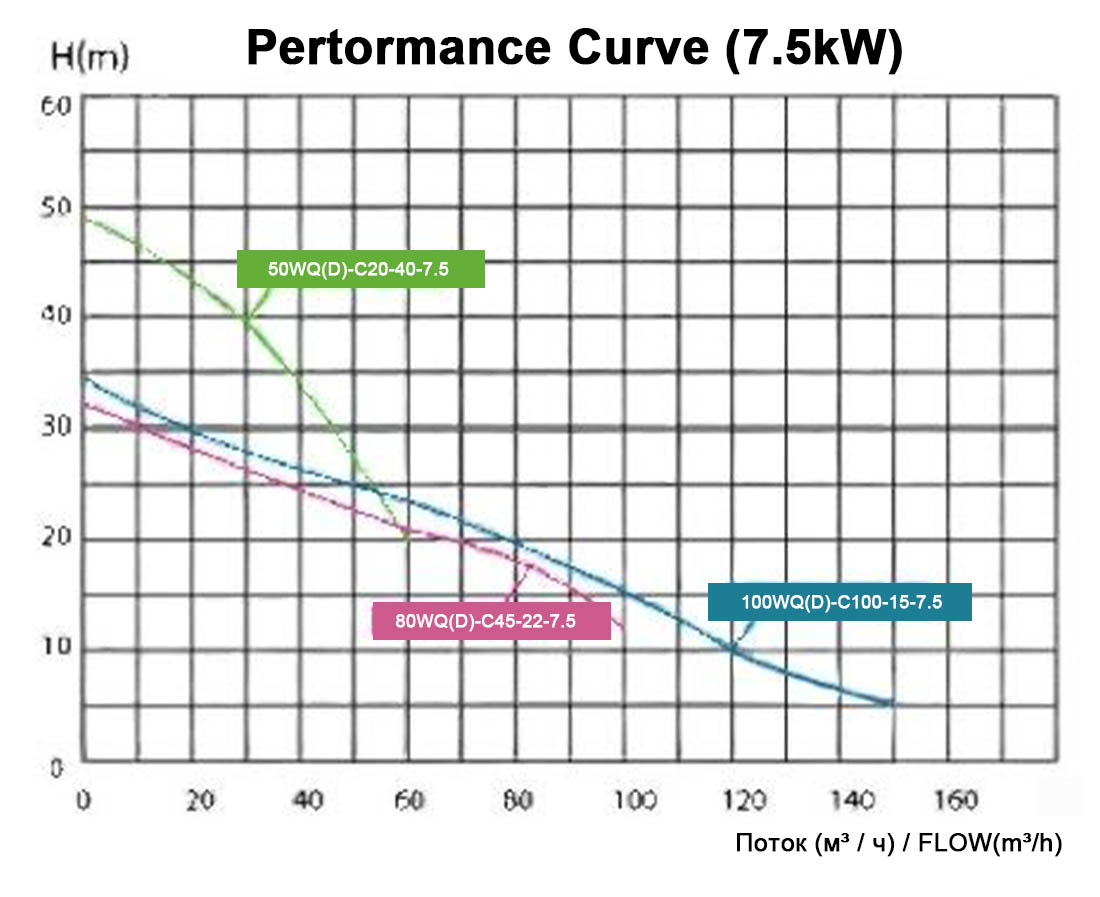

Tabela e karakteristikave (4kw-7.5kw)
|
Model |
aviacioni i drejtuar në formë H P2 (kw) |
Q(m³/orë) |
0 |
10 |
20 |
30 |
38 |
47 |
60 |
70 |
76 |
90 |
100 |
107 |
120 |
150 |
|
|
Kw |
Hp |
Q(L/min) |
0 |
167 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1267 |
1500 |
1667 |
1783 |
|
|
|
|
65WQ(D)-C25-22-4 |
4 |
5.5 |
H(m) |
28 |
26 |
24 |
22 |
19 |
17 |
14 |
10 |
|
|
|
|
|
|
|
80WQ(D)-C45-17-4 |
4 |
5.5 |
28 |
26 |
23 |
21 |
19 |
17 |
14 |
10 |
8.5 |
|
|
|
|
|
|
|
80WQ(D)-C45-20-5.5 |
5.5 |
7.5 |
31 |
29 |
27 |
26 |
23 |
21 |
18 |
16 |
14 |
10 |
|
|
|
|
|
|
100WQ(D)-C65-15-5.5 |
5.5 |
7.5 |
32 |
29 |
26 |
25 |
22 |
20 |
18 |
15 |
13 |
9 |
|
3 |
|
|
|
|
50WQ(D)-C20-40-7,5 |
7.5 |
10 |
49 |
46 |
44 |
40 |
35 |
29 |
20 |
|
|
|
|
|
|
|
|
|
80WQ(D)-C45-22-7.5 |
7.5 |
10 |
32 |
30 |
28 |
26 |
25 |
23 |
21 |
20 |
18 |
16 |
12 |
|
|
|
|
|
100WQ(D)-C100-15-7.5 |
7.5 |
10 |
34 |
31 |
29 |
28 |
26 |
25 |
23 |
21 |
20 |
17 |
15 |
|
10 |
5 |
|
|
Ekstreme |
Model |
Eksporto HP(kW) |
bit inç (mm) |
Faza φ |
Le të fillojmë |
Standard |
Kanali i ngurtë mm (inç) Pa unazë prerëse |
|
|
m-m³/orë |
ft-GPM |
|||||||
|
2P |
50WQ(D)-C10-10-0,75 |
1 (0.75) |
2" (50) |
1 |
Direkt |
10-10 |
32,8-36,7 |
20 (0.8) |
|
3 |
||||||||
|
50WQ(D)-C12-10-1.1 |
1.5 (1.1) |
2" (50) |
1 |
Direkt |
10-12 |
22.8-44 |
20 (0.8) |
|
|
3 |
||||||||
|
50WQ(D)-C15-15-1.5 |
2 (1.5) |
2" (50) |
1 |
Direkt |
15-15 |
49.2-55 |
20 (0.8) |
|
|
3 |
||||||||
|
65WQ(D)-C25-10-1.5 |
2 (1.5) |
2,5” (65) |
3 |
Direkt |
10-25 |
32,8-91,7 |
26 (1) |
|
|
50WQ(D)-C9-22-2.2 |
3 (2.2) |
2" (50) |
3 |
Direkt |
22-9 |
72.2-33 |
20 (0.8) |
|
|
65WQ(D)-C25-15-2.2 |
3 (2.2) |
2,5" (65) |
3 |
Direkt |
15-25 |
49.2-91.7 |
26 (1) |
|
|
80WQ(D)-C45-9-2.2 |
3 (2.2) |
3” (80) |
3 |
Direkt |
9-45 |
29.5-165 |
32 (1.25) |
|
|
50WQ(D)-C20-22-3 |
4 (3) |
2" (50) |
3 |
Direkt |
22-20 |
72,9-73,3 |
20 (0.8) |
|
|
65WQ(D)-C35-15-3 |
4 (3) |
2,5” (65) |
3 |
Direkt |
15-35 |
49.2-128.3 |
26 (1) |
|
|
80WQ(D)-C43-13-3 |
4 (3) |
3" (80) |
3 |
Direkt |
13-43 |
42,7-157,7 |
2 (1,25) |
|
|
65WQ(D)-C25-22-4 |
5.5 (4) |
2,5” (65) |
3 |
Direkt |
22-25 |
72.2-91.7 |
26 (1) |
|
|
80WQ(D)-C45-17-4 (Versioni efektiv) |
5.5 (4) |
3" (80) |
3 |
Direkt |
17-45 |
55,8-165 |
32 (1.25) |
|
|
80WQ(D)-C30-25-4 |
5.5 (4) |
3" (80) |
3 |
e drejtpërdrejtë |
25-30 |
82-110 |
32 (1.25) |
|
|
80WQ(D)-C45-20-5.5 |
7.5 (5.5) |
3” (80) |
3 |
e drejtpërdrejtë |
20-45 |
65.6-165 |
32 (1.25) |
|
|
100WQ(XD)-C65-15-5.5 |
7.5 (5.5) |
4" (100) |
3 |
e drejtpërdrejtë |
15-65 |
49.2-238.3 |
40 (1.5) |
|
|
50WQ(D)-C20-40-7,5 |
10 (7.5) |
2" (50) |
3 |
e drejtpërdrejtë |
40-20 |
131.2-73.3 |
20 (0.8) |
|
|
80WQ(D)-C45-25-7.5 |
10 (7.5) |
3” (80) |
3 |
e drejtpërdrejtë |
25-45 |
82-165 |
32 (1.25) |
|
|
100WQ(D)-C100-15-7.5 |
10 (7.5) |
4" (100) |
3 |
e drejtpërdrejtë |
15-100 |
49.2-366.7 |
40 (1.5) |
|
|

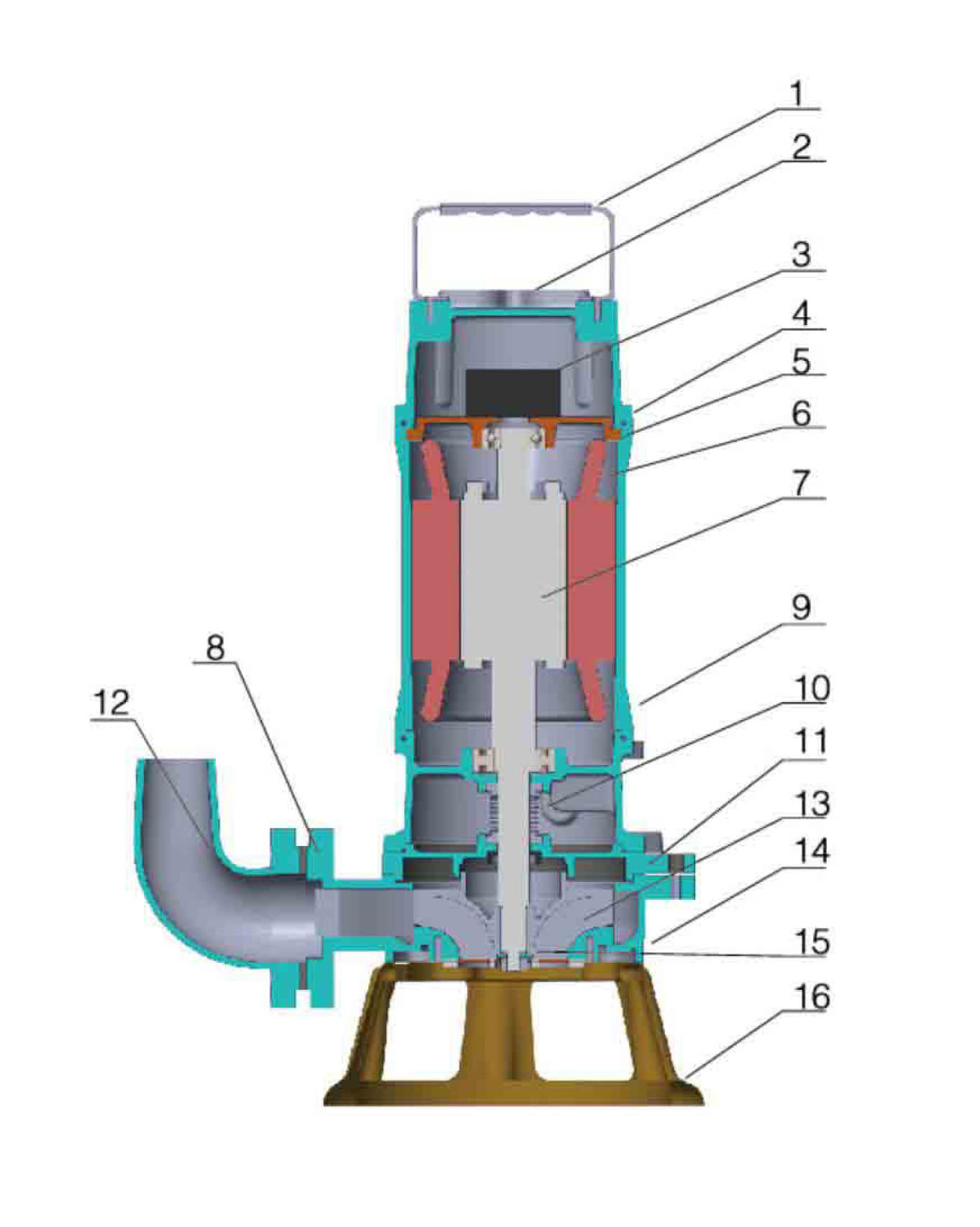

1 |
Stilolaps |
9 |
Strehimi i motorit |
|
2 |
Kabllo |
10 |
Shtypje mekanike |
|
3 |
Kondensator |
11 |
Vidhos |
|
4 |
kapak |
12 |
Bërryl |
|
5 |
Mbrojtje termike |
13 |
Shtytës |
|
6 |
Stator |
14 |
Strehimi i pompës |
|
7 |
Rotor |
15 |
unazë prerëse |
|
8 |
Dilni |
16 |
Baza |
|

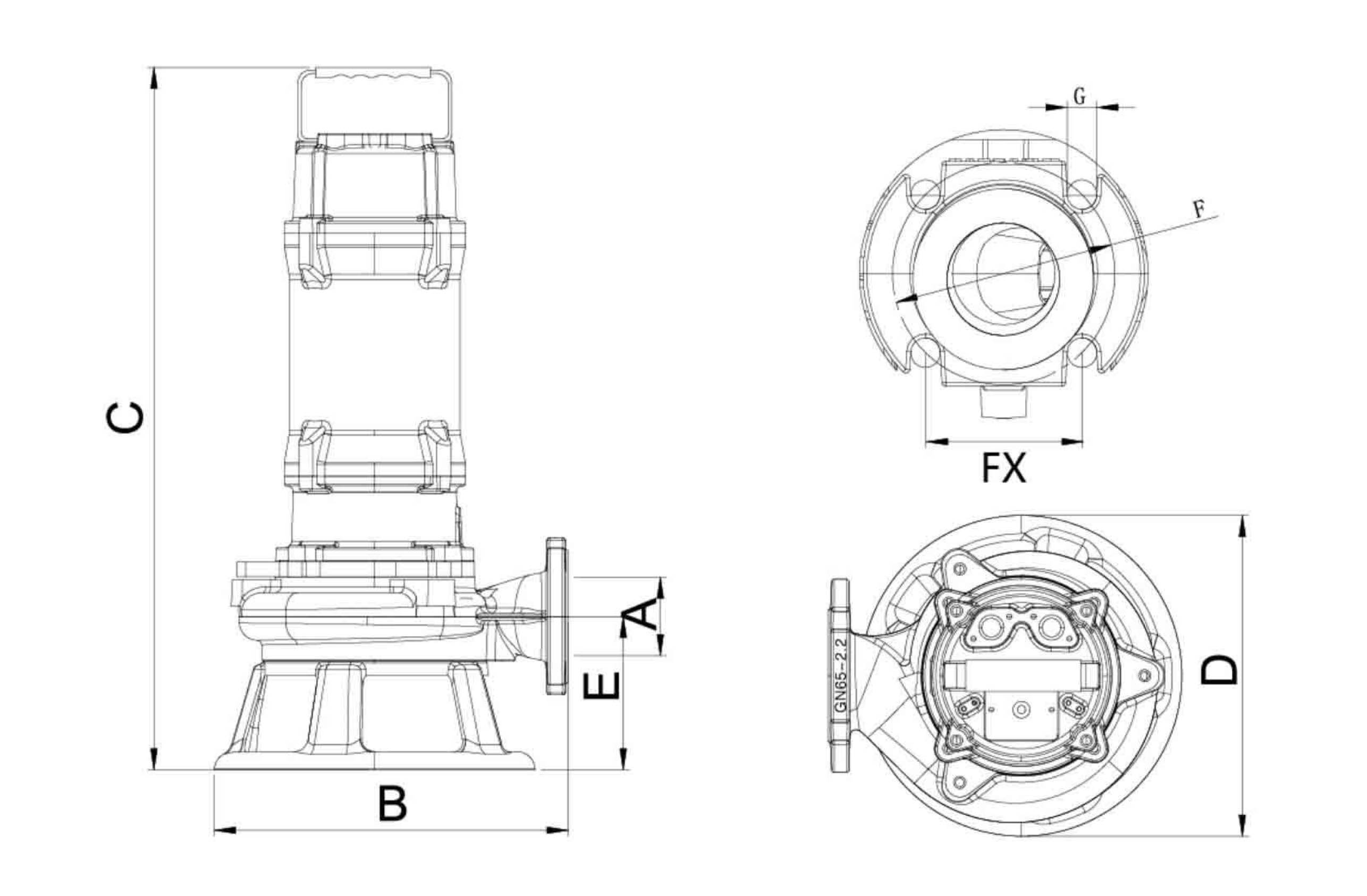

Model |
Ves(kg)(Ib) |
Madhësia (mm) |
||||||
|
1Φ3Φ |
A |
B |
C |
D |
E |
F |
G |
|
|
50WQ(D)-C10-10-0,75 |
23.55 (51.92) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C12-10-1.1 |
23.7 (52.2) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C15-15-1.5 |
37.25 (82.1) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
65WQ(D)-C25-10-1.5 |
36.1 (79.6) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
50WQ(D)-C-22-2.2 |
40.1 (88.4) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
65WQ(D)-C25-15-2.2 |
41.4 (91.3) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-9-2.2 |
43.4 (95.7) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
50WQ(D)-C20-22-3 |
45.8 (101) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C35-15-3 |
466 (102.7) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
80WQ(D)-C43-13-3 |
47.4 (104.5) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C25-22-4 |
52.2 (115.1) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-17-4 (Versioni efektiv) |
52.9 (116.6) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C30-25-4 |
53.5 (117.9) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-20-5.5 |
6215(137) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
100WQ(D)-C65-15-5.5 |
63.6 (140.2) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
50WQ(D)-C20-40-7,5 |
70.8 (156.1) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
80WQ(D)-C45-25,75 |
72 (158.7) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
100WQ(D)-C100-15-7.5 |
73.5 (162) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
