përshkrim i produktit

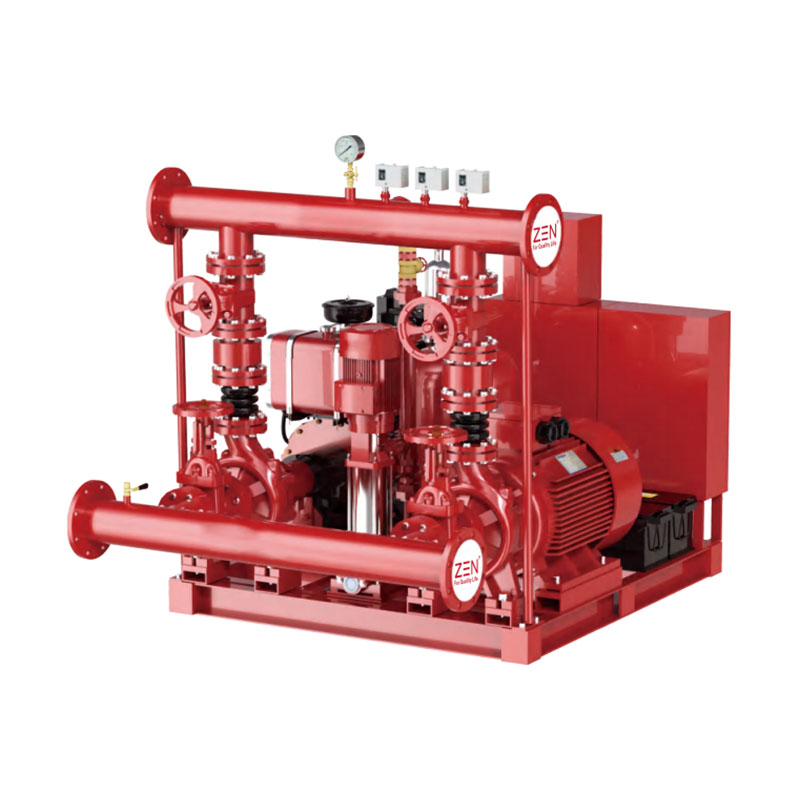

Sistemi i fikjes së zjarrit ZEDJ me cilësi të lartë ofrohet nga prodhuesi kinez ZEN Machinery. Ne prodhojmë pompa zjarri në mënyrë rigoroze sipas standardeve ndërkombëtare, të përkushtuar për të ofruar produkte me cilësi të lartë për klientët në mbarë botën. Ju lutem mos ngurroni të na kontaktoni në çdo kohë.

1. Komponentët janë montuar në një strukturë kornizë çeliku.

2. Çdo kontrollues ka linjën e vet të matjes së presionit.

3. Linja e thithjes nuk duhet të përfshijë një sitë.

4. Kontrolloni valvulën dhe valvulën e mbytjes në linjën e shkarkimit.

5. Certifikimi NFPA 20 nuk lejon thithje negative për pompat e thithjes fundore dhe të mbështjelljes së ndarë.

П Parimi

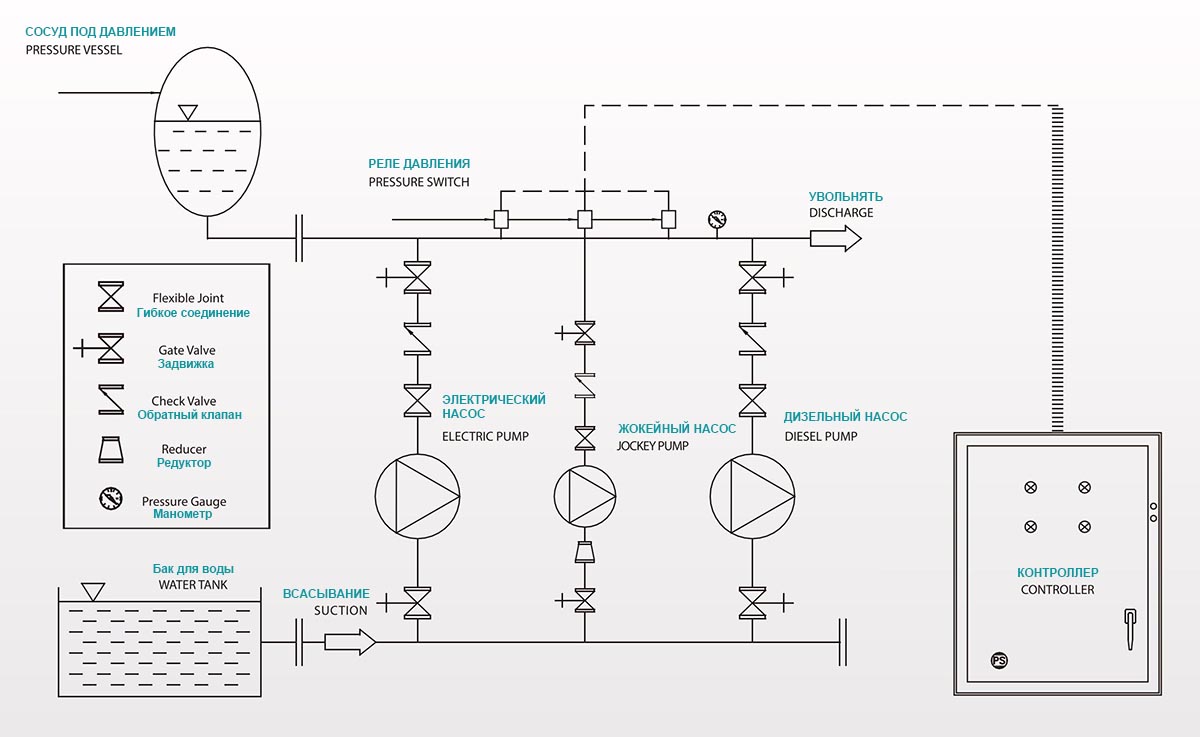

Kur presioni bie nën vlerën e caktuar, kalorësi fillon të funksionojë me sinjalin nga ndërprerësi i presionit dhe vazhdon të funksionojë për 10 minuta derisa presioni i sistemit të arrijë vlerën e caktuar. Nëse presioni vazhdon të bjerë, fillimisht pompa kryesore fillon të funksionojë. Nëse presioni i sistemit nuk mund të furnizohet dhe presioni vazhdon të bjerë, pompa e gatishmërisë fillon të funksionojë.

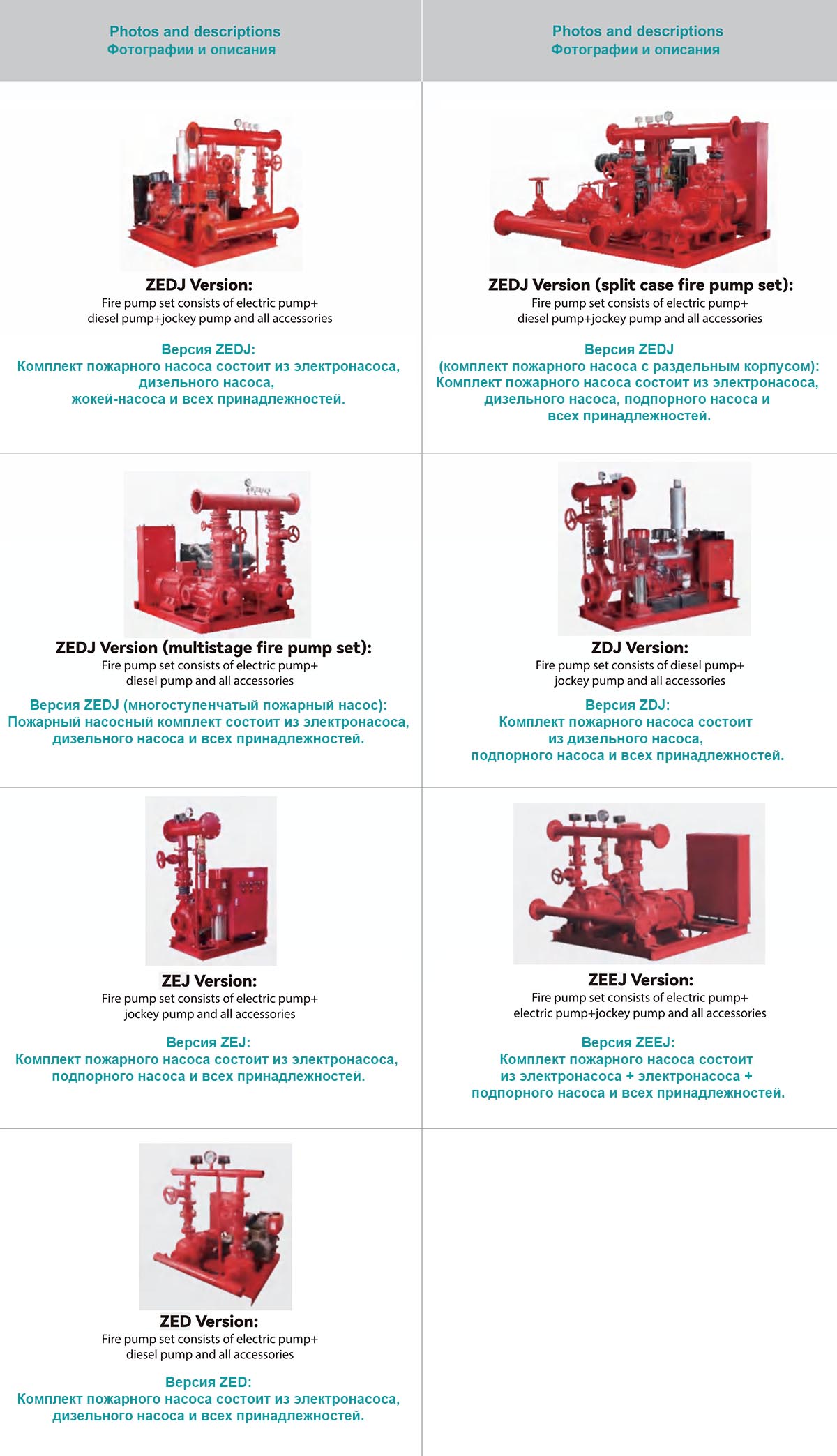

Versionet e pompës së zjarrit NFPA 20

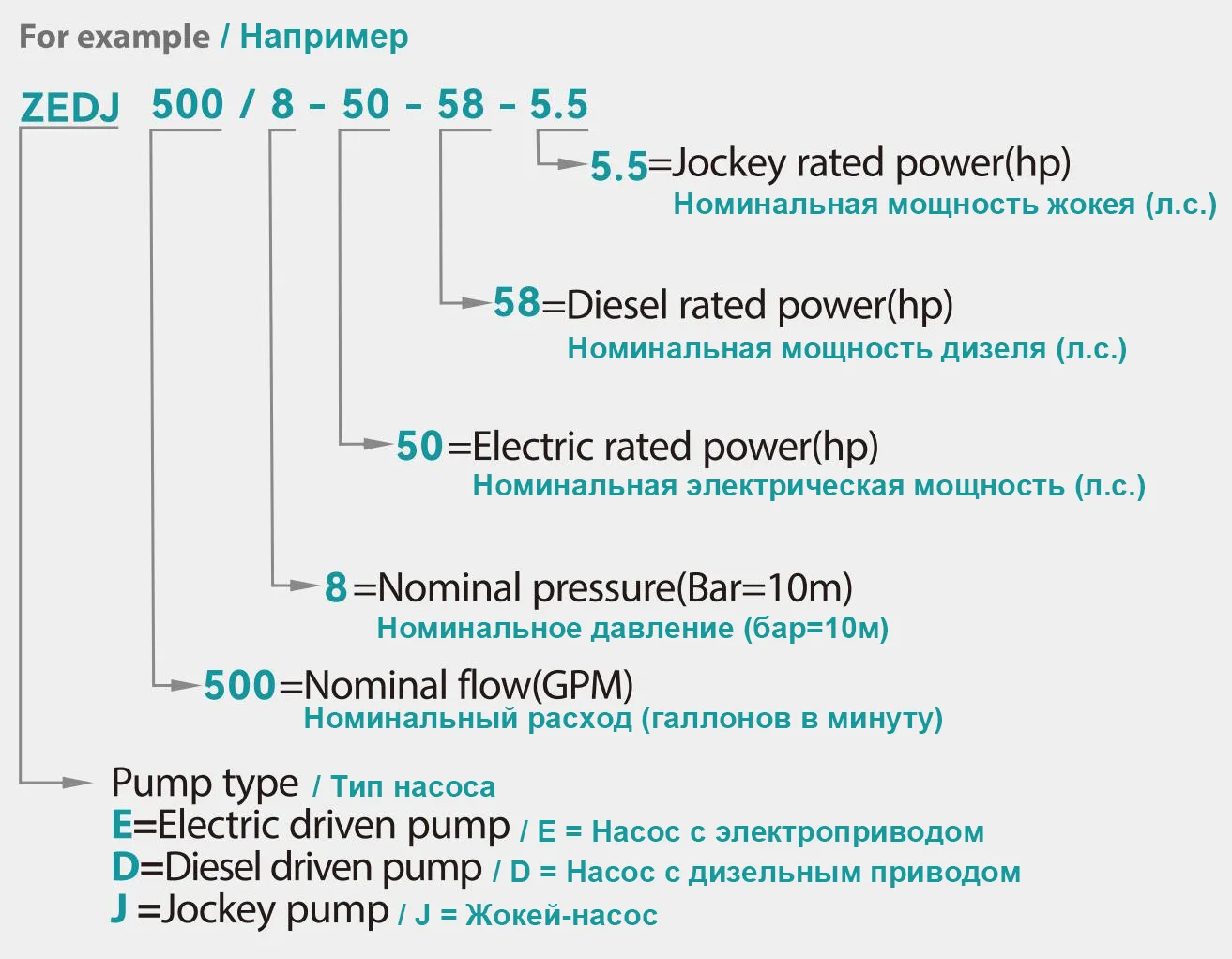

TË DHËNAT TEKNIKE 50Hz n=2900 r/min

	Q	H	Elektrike		Naftë	Kalorës
			Opsioni 1	Opsioni 2	Naftë	Opsioni 1	Opsioni 2
			I lidhur ngushtë	Раздельные сопряженные	Lloji i tufës	Shtytës plastik	Рабочее колесо SS304
	GPM	ka
ZEDJ 50/6-5.5-8.6-2	50	6	ZST 32-250/557,5 kf	XAD32-250/557.5HP	SD 32-250/558.6 HP	SVP4-6/2HP	CDL(F) 1-15/1HP
ZEDJ 50/7-7.5-10-2	50	7	ZST 32-250/75 10HP	XAD32-250/75 10HP	SD 32-250/75 10 kf	SVP4-6/2HP	CDL(F) 1-15/1HP
ZEDJ 50/8-10-12-3	50	8	ZST 32-250/11015HP	XAD32-250/110 15HP	SD 32-250/11012 HP	SVP4-10/3HP	CDL(F) 1-15/1HP
ZEDJ 50/9-10-27-3	50	9	ZST 32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27 kf	SVP4-10/3HP	CDL(F) 1-17/1.5HP
ZEDJ 100/7-10-10-2	100	6-7	ZST 32-250/75 10HP	XAD32-250/75 10HP	SD 32-250/75 10 kf	SVP4-6/2HP	CDL(F) 2-11/1.5HP
ZEDJ 100/8-15-27-3	100	8	ZST 32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27 kf	SVP4-10/3HP	CDL(F) 2-13/2HP
ZEDJ 100/9-17.5-27-3	100	9	ZST 40-250/185 25HP	XAD40-250/185 25HP	SD40-250/185 27 HP	SVP4-10/3HP	CDL(F) 2-13/2HP
ZEDJ 120/7-10-12-3	120	7	ZST 32-250/75D 10HP	XAD32-250/75H 10HP	SD 32-250/75H 12HP	SVP4-10/3HP	CDL(F) 2-13/2HP
ZEDJ 150/7-15-12-3	150	7	ZST 40-250/110 15HP	XAD40-250/110 15HP	SD 40-250/110 12 kuaj fuqi	SVP4-10/3HP	CDL(F) 4-10/3HP
ZEDJ 200/6-20-27-3	200	6	ZST 50-250/150 20HP	XAD50-250/150 20HP	SD 50-250/150 27 kf	SVP4-10/3HP	CDL(F) 4-10/3HP
ZEDJ 200/7-25-27-3	200	7	ZST 50-250/185 25HP	XAD50-250/185 25HP	SD 50-250/185 27 kf	SVP4-10/3HP	CDL(F) 4-10/3HP
ZEDJ 200/8-30-32-3	200	8	ZST 50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32 kuaj fuqi	SVP4-10/3HP	CDL(F) 4-12/3HP
ZEDJ 200/9-40-38-4	200	9	-	XAD50-250/300 40HP	SD 50-250/300 38 kf	SVP4-12/4HP	CDL(F)4-123/HP
ZEDJ 200/10-50-58-4	200	10		XAD50-315/37050HP	SD 50-315/370 58 kf	SVP6-8/4HP	CDL(F) 4-14/4HP
ZEDJ 250/7-25-27-4	250	7	ZST 50-250/18525HP	XAD50-250/185 25HP	SD 50-250/185 27 kf	SVP6-8/4HP	CDL(F) 4-12/3HP
ZEDJ 300/6-25-27-4	300	6	ZST 50-250/185 25HP	XAD50-250/185 25HP	SD 50-250/185 27 kf	SVP6-8/4HP	CDL(F) 8-6/3HP
ZEDJ 300/7-30-32-4	300	7	ZST 50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32 kuaj fuqi	SVP6-8/4HP	CDL(F) 8-8/4HP
ZEDJ 300/8-40-38-4	300	8	-	XAD50-250/300 40HP	SD 50-250/300 38 kf	SVP8-8/4HP	CDL(F) 8-8/4HP
ZEDJ 300/10-50-58-5.5	300	9-10	-	XAD50-315/370 50HP	SD 50-315/370 58 kf	SVP8-10/5,5 HP	CDL(F) 8-12/5,5 HP
ZEDJ 350/7-30-32-4	350	7	ZST 50-250/220 30HP	XAD50-250/220 30HP	SD 50-250/220 32 kuaj fuqi	SVP8-8/4HP	CDL(F) 8-8/4HP
ZEDJ 400/6-30-32-4	400	6	ZST 65-250/220 30HP	XAD65-250/220 30HP	SD 65-250/220 32 kuaj fuqi	SVP8-8/4HP	CDL(F) 8-8/4HP
ZEDJ 400/7-40-38-5.5	400	7	ZST 65-250/300 40HP	XAD65-250/300 40HP	SD 65-250/300 38 kf	SVP8-10/5,5 HP	CDL(F) 8-8/4HP
ZEDJ 400/8-50-58-5.5	400	8	ZST 65-250/370 50HP	XAD65-250/370 50HP	SD 65-250/370 58 kf	SVP8-10/5,5 HP	CDL(F) 8-10/5.5HP
ZEDJ 400/9-60-61-7.5	400	9	ZST 65-315/450 60HP	XAD65-315/450 60HP	SD 65-315/450 61 kuaj fuqi	SVP12-6/7,5 HP	CDL(F) 8-12/5,5 HP
ZEDJ 500/7-40-38-5.5	500	6-7	ZST 65-250/300 40HP	XAD65-250/300 40HP	SD 65-250/300 38 kf	SVP12-4/5,5 HP	CDL(F) 12-8/7.5HP
ZEDJ 500/8-50-58-7.5	500	8	ZST 65-250/370 50HP	XAD65-250/370 50HP	SD 65-250/37058HP	SVP12-6/7,5 HP	CDL(F) 12-8/7.5HP
ZEDJ 500/9-60-61-7.5	500	9	ZST 65-315/450 60HP	XAD65-315/450 60HP	SD 65-315/450 61 kuaj fuqi	SVP12-6/7,5 HP	CDL(F) 12-9/7,5 HP
ZEDJ 500/11-75-75-7.5	500	10-11	ZST 65-315/550 75HP	XAD65-315/550 75HP	SD 65-315/550 75 kf	SVP12-6/7,5 HP	CDL(F) 12-12/10HP
ZEDJ 500/13-100-100-15	500	12-13	ZST 65-315/750 100HP	XAD65-315/750 100HP	SD 65-315/750 100 kf	-	CDL(F) 12-14/15HP

	Q	H	Elektrike		Naftë	Kalorës
			Opsioni 1	Opsioni 2	Naftë	Opsioni 1	Opsioni 2
			I lidhur ngushtë	Раздельные сопряженные	Lloji i tufës	Shtytës plastik	Рабочее колесо SS304
	GPM	ka
ZEDJ 500/14-125-125-15	500	14	ZST 65-315/900 125HP	XAD65-315/900 125HP	SD 65-315/900 125 kf	-	CDL(F) 12-14/15HP
ZEDJ 750/7-60-61-10	750	6-7	ZST 80-250/450 60HP	XAD80-250/450 60HP	SD 80-250/450 61 kuaj fuqi	-	CDL(F) 16-8/10HP
ZEDJ 750/8-75-75-10	750	8	ZST 80-250/550 75HP	LIMITI 80-250/550 75KF	SD80-250/550 75 kf	-	CDL(F) 16-8/10HP
ZEDJ 750/9-100-100-10	750	9	-	LIMITI 80-250/750 100KF	SD 80-250/750 100 kf	-	CDL(F) 16-8/10HP
ZEDJ 750/11-100-100-12	750	10-11	ZST 80-315/750 100HP	XAD 80-315/750 100HP	SD 80-315/750 100 kf	-	CDL(F) 16-10/15HP
ZEDJ 50/13-125-125-15	750	12-13	ZST 80-315/900 125HP	LIMITI 80-315/900 125KF	SD 80-315/900 125 kuaj fuqi	-	CDL(F) 16-12/15HP
ZEDJ 50/14-150-150-15	750	14	-	XAD 80-315/1100 150 kf	SD 80-315/1100 150 kf	-	CDL(F) 16-14/20HP
ZEDJ 1000/8-100-100-10	1000	8	ZST 100-250/750 100HP	LIMITI 100-250/750 100KF	SD 100-250/750 100 kuaj fuqi	-	CDL(F))20-8/15HP
ZEDJ 1000/9-125-125-12	1000	9	ZST 100-250/900 125HP	LIMITI 100-250/900 125KF	SD 100-250/900 125 kuaj fuqi	-	CDL(F) 20-10/15HP
ZEDJ 1000/11-150-150-12	1000	10-11	ZST 100-315/1100 150 kf	XAD100-315/1100 150HP	SD 100-315/1100 150 kf	-	CDL(F) 20-10/15HP
ZEDJ 1000/12-180-170-15	1000	12	ZST 100-315/1320 180 kf	XAD 100-315/1320 180 kf	SD 100-315/1320 170 kf	-	CDL(F) 20-14/20HP
ZEDJ 1000/14-220-225-20	1000	13-14	ZST 100-315/1600 220HP	XAD 100-315/1600 220 kf	SD 100-315/1600 225 kuaj fuqi	-	CDL(F) 20-14/20HP
ZEDJ 1250/8-150-150-12	1250	8	-	LIMITI 125-250/1100 150KF	SD 125-250/1100 150 kf	-	CDL(F) 32-60/15HP
ZEDJ 1250/9-180-170-15	1250	9	-	LIMITI 125-315/1320 180KF	SD 125-315/1320 170 kf	-	CDL(F) 32-60/15HP
ZEDJ 1250/11-220-225-15	1250	10-11	-	LIMITI 125-315/1600 220KF	SD 125-315/1600 225 kf	-	CDL(F) 32-80/20HP
ZEDJ 1250/12-250-270-20	1250	12	-	LIMITI 125-315/1850 250KF	SD 125-315/1850 270 kf	-	CDL(F) 32-80/20HP
ZEDJ 1250/13-270-270-25	1250	13	-	XAD 125-315/2000 270 kf	SD 125-315/2000 270 kf	-	CDL(F) 32-100/25HP
ZEDJ 1500/8-180-170-15	1500	8	-	XAD 125-250H/1320 180HP	SD 125-250H/1320 170HP	-	CDL(F))32-80/20HP
ZEDJ 1500/9-180-170-20	1500	9	-	LIMITI 125-315/1320 180KF	SD 125-315/1320 170 kf	-	CDL(F) 32-80/20HP
ZEDJ 1500/10-220-225-20	1500	10	-	LIMITI 125-315/1600 220KF	SD 125-315/1600 225 kf	-	CDL(F) 32-80/20HP
ZEDJ 1500/12-250-270-25	1500	11-12	-	LIMITI 125-315/1850 250KF	SD 125-315/1850 270 kf	-	CDL(F))32-100/25HP
ZEDJ 1500/13-270-270-25	1500	13	-	XAD125-315/2000 270HP	SD 125-315/2000 270 kf	-	CDL(F) 32-100/25HP
ZEDJ 2000/8-220-225-25	2000	8	-	LIMITI 150-250/1600 220KF	SD 150-250/1600 225 kf	-	CDL(F) 45-50/25HP
ZEDJ 2000/9-270-270-25	2000	9	-	XAD 150-250/2000 270 kf	SD 150-250/2000 270 kf	-	CDL(F) 45-50/25HP
ZEDJ 2000/10-340-340-30	2000	10	-	XAD 150-315/2500 340 kf	SD 150-315/2500 340 kf	-	CDL(F) 45-60/30HP
ZEDJ 2000/13-430-410-40	2000	11-13	-	LIMITI 150-315/3150 430KF	SD 150-315/3150 410 kf	-	CDL(F) 45-70/40HP
ZEDJ 2500/8-220-225-30	2500	8	-	LIMITI 150-250/1600 220KF	SD 150-250/1600 225 kf	-	CDL(F)64-40/30HP
ZEDJ 2500/9-270-270-40	2500	9	-	XAD 150-250/2000 270 kf	SD 150-250/2000 270 kf	-	CDL(F) 64-50/40HP
ZEDJ 2500/10-340-340-40	2500	10	-	XAD150-315/2500 340HP	SD 150-315/2500 340 kf	-	CDL(F) 64-50/40HP
ZEDJ 2500/12-430-410-40	2500	11-12	-	XAD150-315/3150 430HP	SD 150-315/3150 410 kf	-	CDL(F)64-60-2/40HP

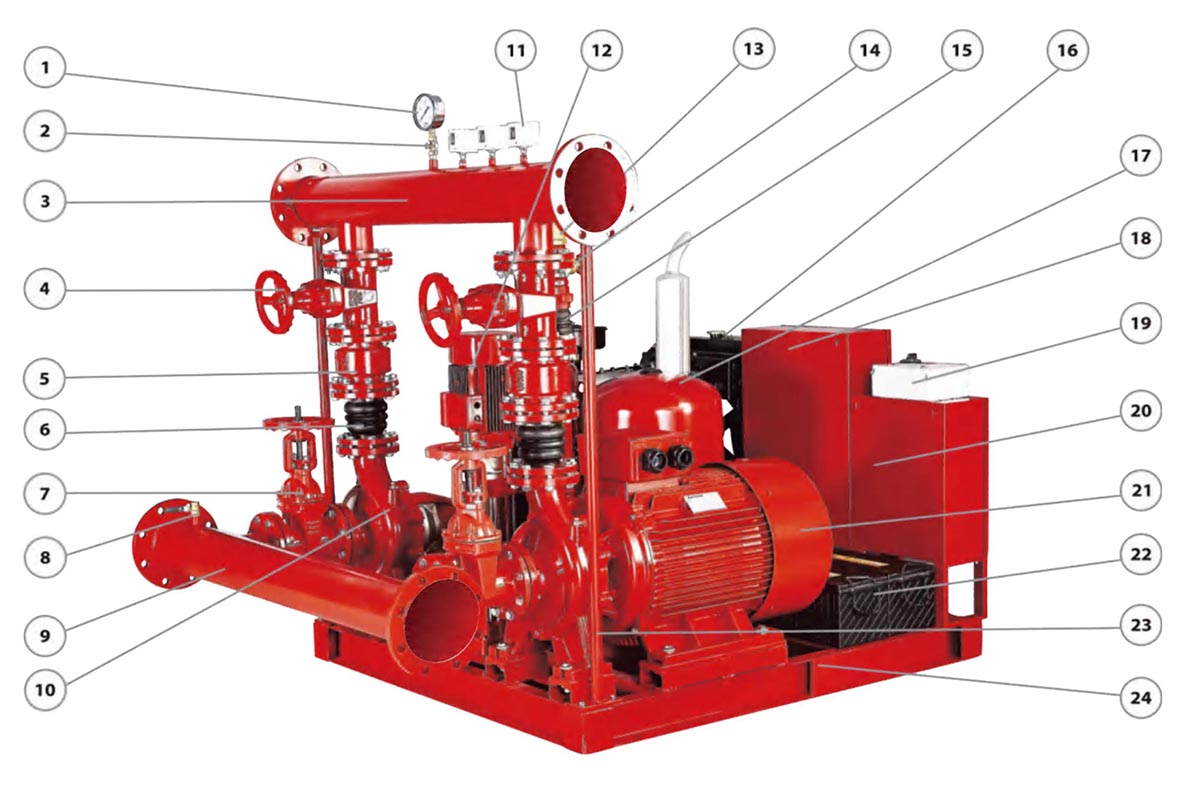

PËRSHKRIMI I MATERIALIT

NR.	Përshkrimi	Materiali
1	Matës presioni	Janë 0-16
2	Valvul sigurie	Tunxh
3	Tubacioni me presion	Çeliku i karbonit
4	Valvula e portës	Hekuri i lakueshëm
5	Valvula e kontrollit	Hekuri i lakueshëm
6	Lidhje fleksibël	Gome
7	Valvula OS&Y	Hekuri i lakueshëm
8	Valvul sigurie	Tunxh
9	Linja e thithjes	Çeliku i karbonit
10	Pompë nafte	Furnizimi me energji rezervë
11	Ndërprerës presioni	Janë 0-16
12	Jockey-pompë	Furnizimi me energji rezervë
13	Valvula e kontrollit të kalorësve	Tunxh
14	Valvula mbyllëse e kalorësve	Tunxh
15	Lidhje fleksibël	Gome
16	Motorri me naftë	Djegia e brendshme
17	Rezervuari i presionit	Diafragma prej gize / EPDM
18	Kontrollues elektrik	Fillimi i drejtpërdrejtë/Yll-delta
19	Kontrollues kalorësi	Fillimi i drejtpërdrejtë
20	Kontrollues nafte	Fillimi i drejtpërdrejtë
21	Pompë elektrike	Burimi kryesor
22	Akumulator	Primar/Rezervë
23	Shufra mbështetëse	Gize
24	Baza	Gize

TABELA E DIAMETRAVE TË TUBAVE

Shkalla e rrjedhës së pompës		Diametrat minimale të tubave (nominale)
GPM	m³/h	Thithja	Largoje
25	6	1"-DN25	1"-DN25
50	11	1^1/2"-Dn40	1^1/4"-DN32
100	23	2"-DN50	2"-DN50
150	34	2^1/2"-DN65	2^1/2"-DN65
200	45	3"-DN80	3"-DN80
250	57	4"-DN100	3"-DN80
300	68	4"-DN100	4"-DN100
400	91	4"-DN100	4"-DN100
450	102	5"-DN125	5"-DN125
500	114	5"-DN125	5"-DN125

Shkalla e rrjedhës së pompës		Diametrat minimale të tubave (nominale)
GPM	m³/h	Thithja	Largoje
750	170	6"-DN150	6"-DN150
1000	227	8"-DN200	6"-DN150
1250	284	8"-DN200	8"-DN200
1500	341	8"-DN200	8"-DN200
2000	455	10"-DN250	10"-DN250
2500	568	10"-DN250	10"-DN250
3000	682	12"-DN300	12"-DN300
3500	795	12"-DN300	12"-DN300
4000	909	14"-DN350	12"-DN300
4500	1023	16"-DN400	14"-DN350
5000	1136	16"-DN400	14"-DN350
