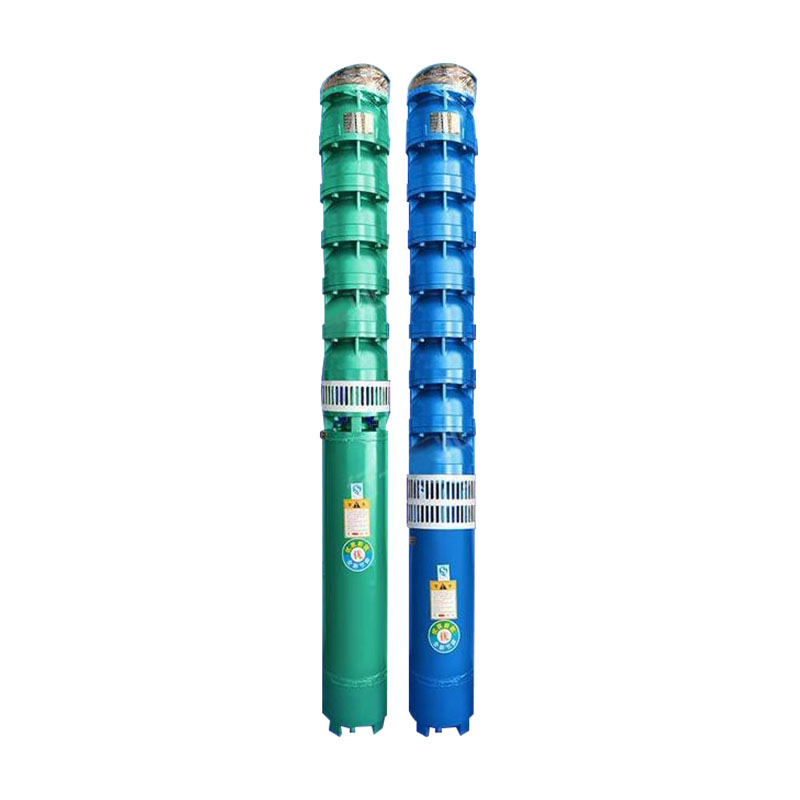

Pompa e pusit të thellë prej gize 16'' me cilësi të lartë ZEN Machinery është projektuar posaçërisht për të punuar në puse të thella dhe mund të prodhojë lehtësisht ujë nga thellësi të konsiderueshme.
Pompa e pusit të thellë prej gize është një njësi e marrjes së ujit që kombinon një motor zhytës dhe një pompë zhytëse.
Integrimi i drejtpërdrejtë në komplet, puna në ujë të thellë. Përdoret kryesisht për ujitjen e tokës bujqësore, ujësjellës-kanalizimeve të qyteteve, ndërmarrjeve industriale dhe minerare.
Mund të përdoret për të zhvilluar ujë të nxehtë nëntokësor nën 100°C, me rezistencë ndaj nxehtësisë, rezistencë ndaj korrozionit, rezistencë ndaj plakjes dhe karakteristika të tjera.
Prurja: 2 - 1000 m3/h
Ngarkesa: 10m - 1000m
Fuqia e motorit: 0.55kW-600kW
Tensioni nominal: 380V/660V
1. Pompa elektrike nënujore përbëhet nga pesë pjesë: pompë uji, motori, linja e ujit, kablloja e papërshkueshme nga uji dhe çelësi i kontrollit. Pompat janë pompa centrifugale vertikale me tre cilindra me një thithje shumëfazore.
2. Motori zhytës përdor dizajn të lagësht të mbushur me ujë të tipit YQS, i mbushur me ujë të pastër në zgavër, kryesisht për ftohjen e motorit dhe lubrifikimin e kushinetave. Gjatë funksionimit, meqenëse ndryshimet në temperaturë mund të shkaktojnë ndryshime në mbushjen e ujit, në motor janë instaluar rregullatorët e presionit për kalibrim.
3. Për të mos lejuar që rëra të hyjë në motor, motori i sipërm është i pajisur me një mekanizëm izolues të papërshkueshëm nga rëra, i përbërë nga një shpues rëre dhe një vulë mekanike, e cila formon një strukturë të papërshkueshme nga rëra dhe i gjithë motori është i mbyllur mirë përmes strukturës së tij të mbyllur.
4. Ka vrima për injektimin e ujit dhe vrimat e shkarkimit në pjesën e sipërme të motorit, dhe vrima kullimi në fund.
5. Kushinetat e shtytjes dhe unazat e shtytjes janë instaluar në pjesën e poshtme të motorit dhe kryesisht mbajnë forcën boshtore të pompës elektrike.
6. Dredha-dredha e statorit të motorit përdor linjë elektromagnetike të papërshkueshme nga uji me izolim të mirë dhe performancë të papërshkueshme nga uji, rotori përdor strukturën e kafazit të miut.
7. Pompat nënujore inox përdoren për cilësinë gërryese të ujit.
| Numri |
Model Diametri minimal i pusit (mm) QJ (shkalla e rrjedhjes (m3/h) - presioni i rrjedhjes (m)/niveli i shtytës |
Pompë e pusit të thellë | Motor elektrik nëndetëse | Shpejtësia e rrotullimit | diametri i tubit të daljes |
Pajtueshmëria me specifikimet e kabllove |
Diametri maksimal i jashtëm i pompës |
|||
| Lartësia | Pesha | Fuqia | Lartësia | Pesha | ||||||
| (mm) | (kg) | (kW) | (mm) | (kg) | (rpm) | (") |
|
(mm) | ||
| 1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3×50 | 377 |
| 2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||

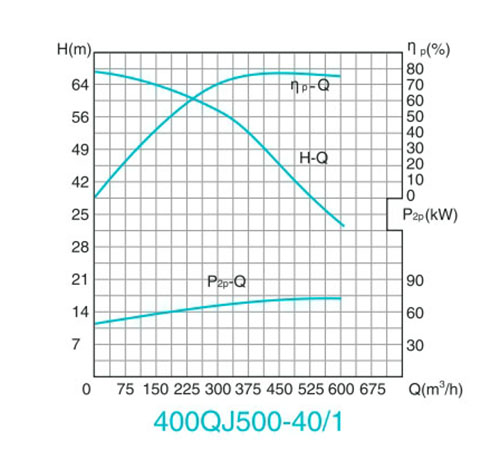

| 3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3×50 | |||
| 4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 | |||
